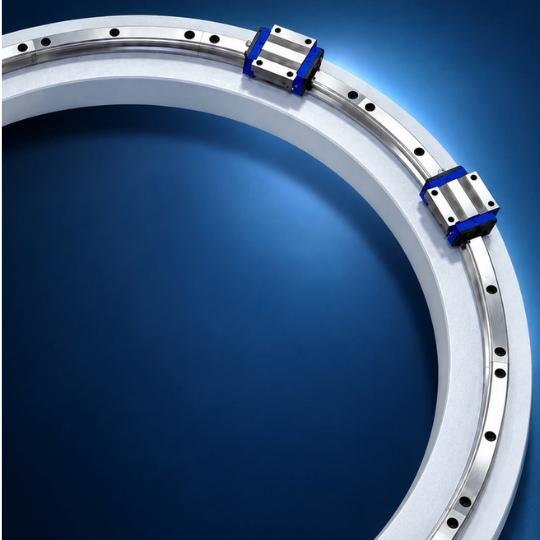

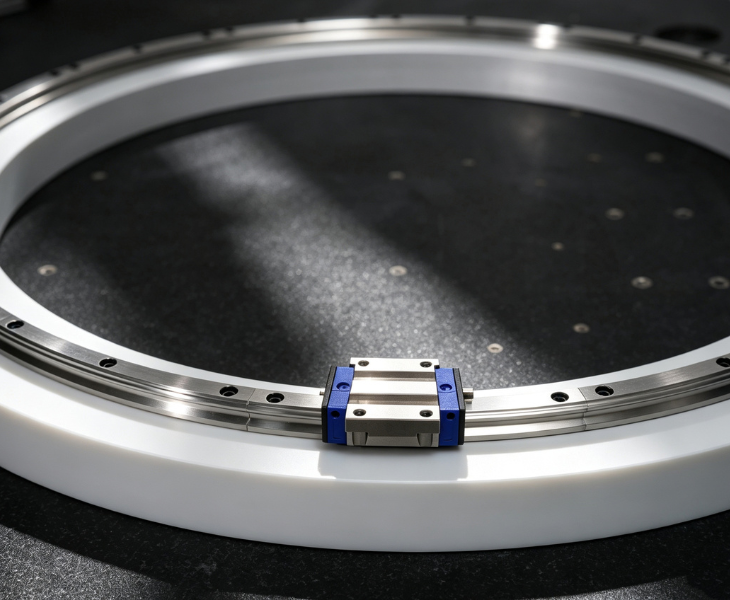

圆弧导轨解决方案

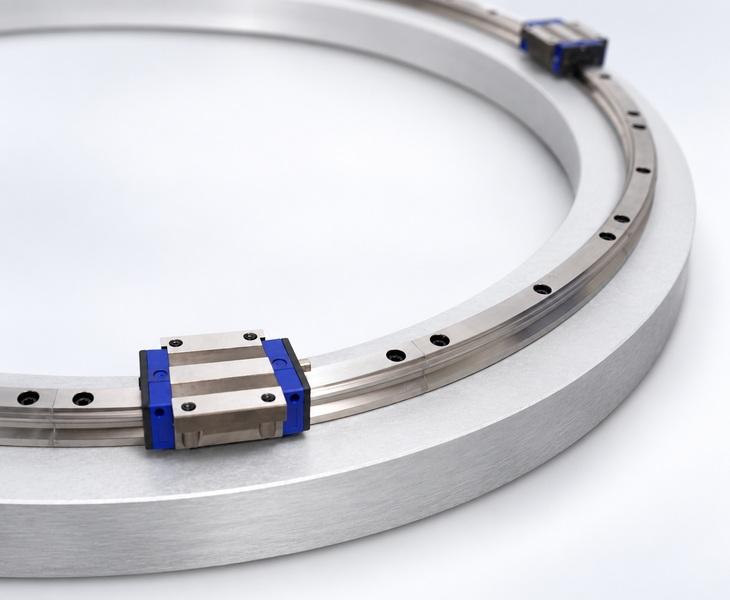

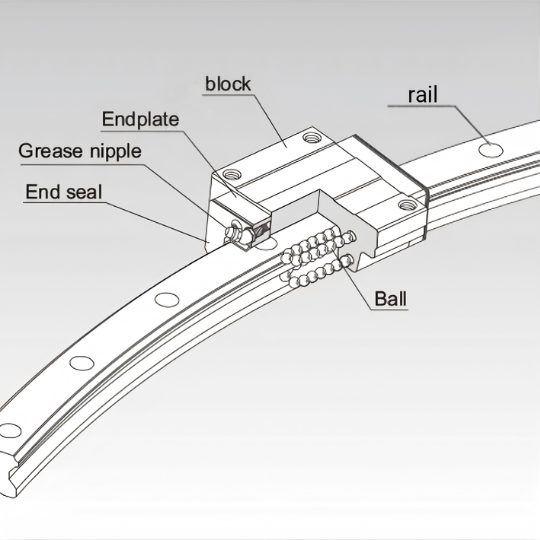

当设备需要沿固定圆弧路径运动时，TTH-ICR系列通过圆弧导轨与滑块系统，引导运动部件沿指定半径平稳运行。最终配置需根据滑块规格、滑块数量、圆心角、半径、预压、防尘要求及圆度要求综合确认。
导轨规格
12A / 15A / 25A / 35A / 45A / 65A
半径范围
R100–R1000 （因规格而异）
圆心角
标准角度为60°；部分65A型号可选45°或30°

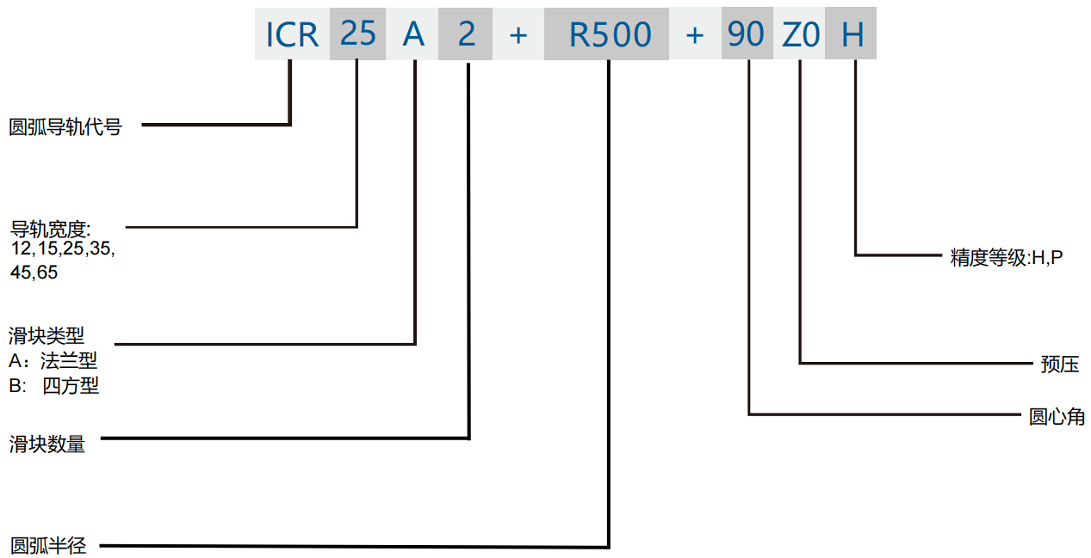

型号配置选项
滑块数量、预压、DD防尘配置及圆度要求

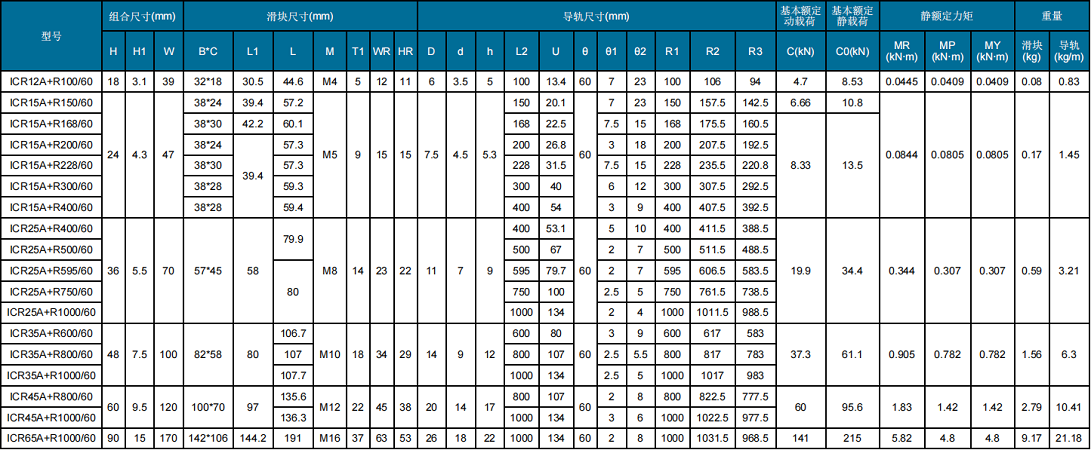

按尺寸与载荷等级选择圆弧导轨
多种半径可选 提供多种导轨半径，以匹配运动路径和安装空间。
定制配置根据应用需求，定制导轨规格、弧段角度和滑块配置。

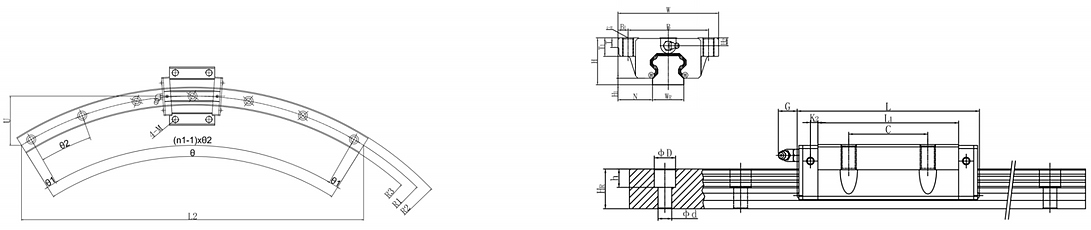

工程支持图纸确认前，协助核对半径、导轨分段和滑块配置
灵活交期根据样件、替换件和批量订单的需求，协调生产与交付计划。
请提供所需半径、圆心角、滑块数量、负载工况和安装空间。IMTEK 可协助核对合适的 TTH-ICR 规格及导轨配置，并在报价前确认型号、安装图纸、预压、DD 防尘配置和圆度要求。
适用场景：
环形输送系统
回转分度设备
曲线运动自动化设备
紧凑布局的物料输送系统
圆弧导轨可在装配、测试和下料工位之间平稳转移工装，支持围绕共用工作区进行紧凑布局，并实现重复定位。
圆弧导轨可带动相机、传感器和测量头沿设定弧线移动，在检测圆形或异形工件时保持稳定对准。
