IMTEK中创TZH系列低组装四方型滚柱直线导轨面向重载、高刚性及较大力矩工况。滚柱与滚道采用线接触，可减小受载后的弹性变形，提高设备运行稳定性。
四列滚柱采用45°接触角布置，可承受径向、反径向及左右侧向载荷，适用于CNC加工中心、重型机床、龙门设备及重载自动化机构。

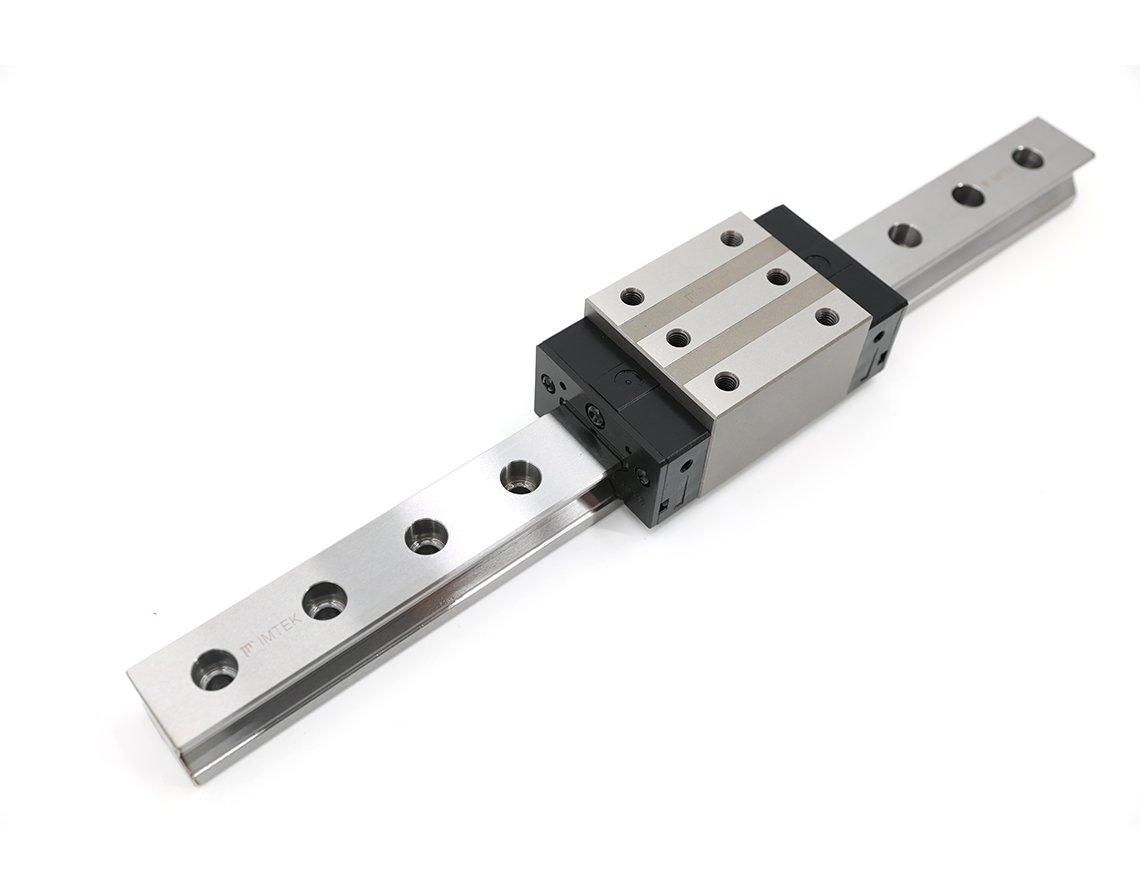

滑块安装方式：四方型滑块采用上锁式安装，适合安装宽度受限且需要从工作台上方锁紧的设备结构。
两种滑块长度
-CA： 标准长度滑块，兼顾安装空间与承载性能
-HA：加长型滑块，适用于较高载荷或较大力矩
项目配置选项
运行配置：支持精度等级与预压等级选择
安装配置：可配置导轨长度、滑块数量及润滑方案

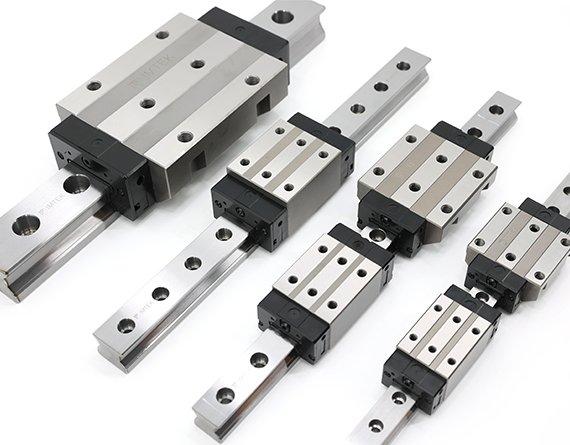

IMTEK滚柱直线导轨采用滚柱滚动结构，可实现平稳运动、低摩擦和便捷维护，从而保持长期稳定运行。此外，经过优化的滚柱长度和直径有助于降低弹性变形，并实现超高刚性。

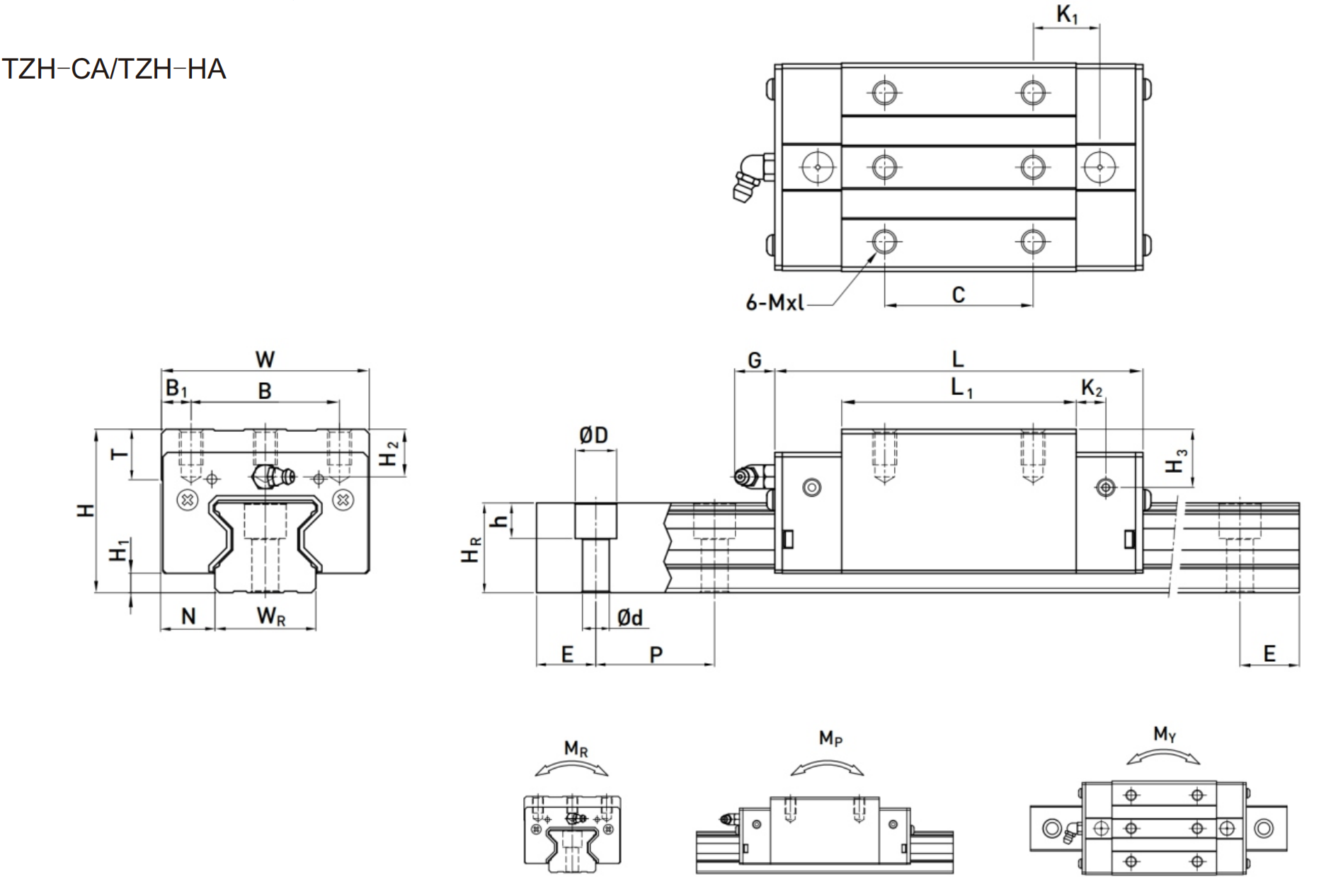

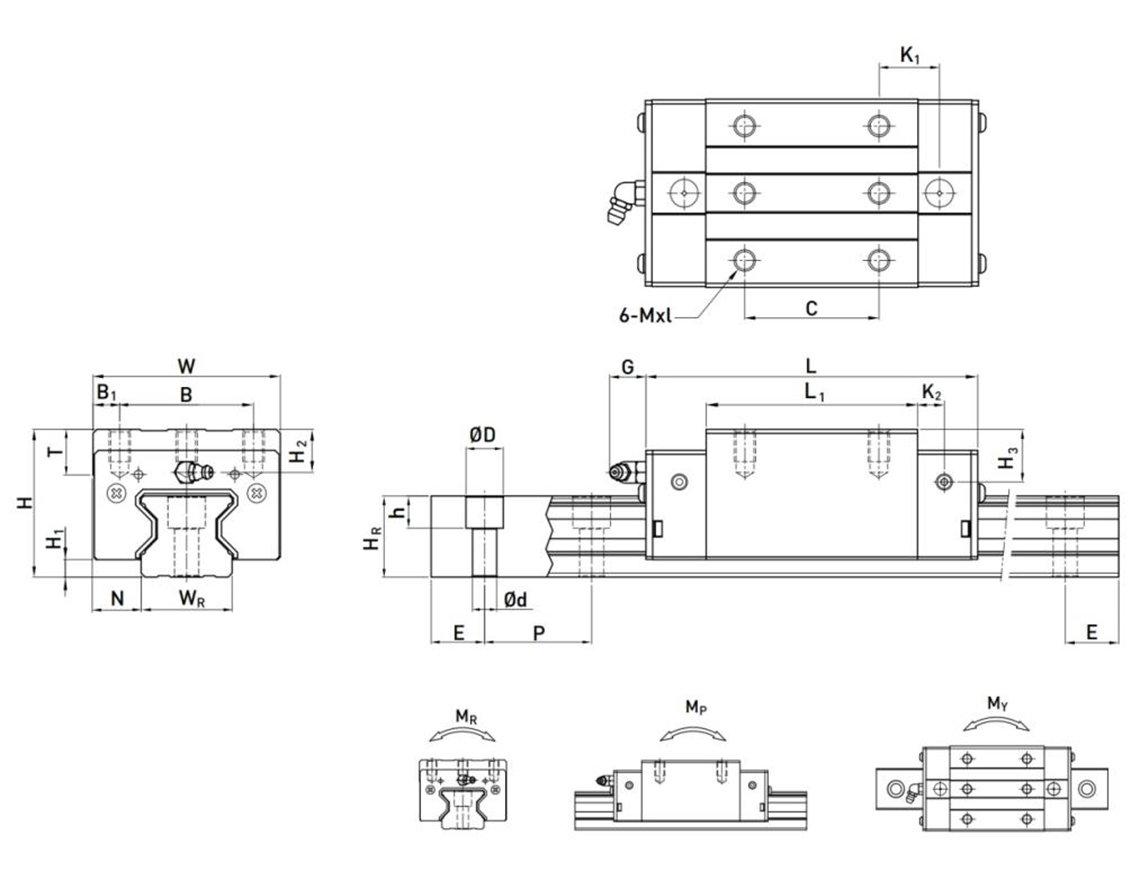

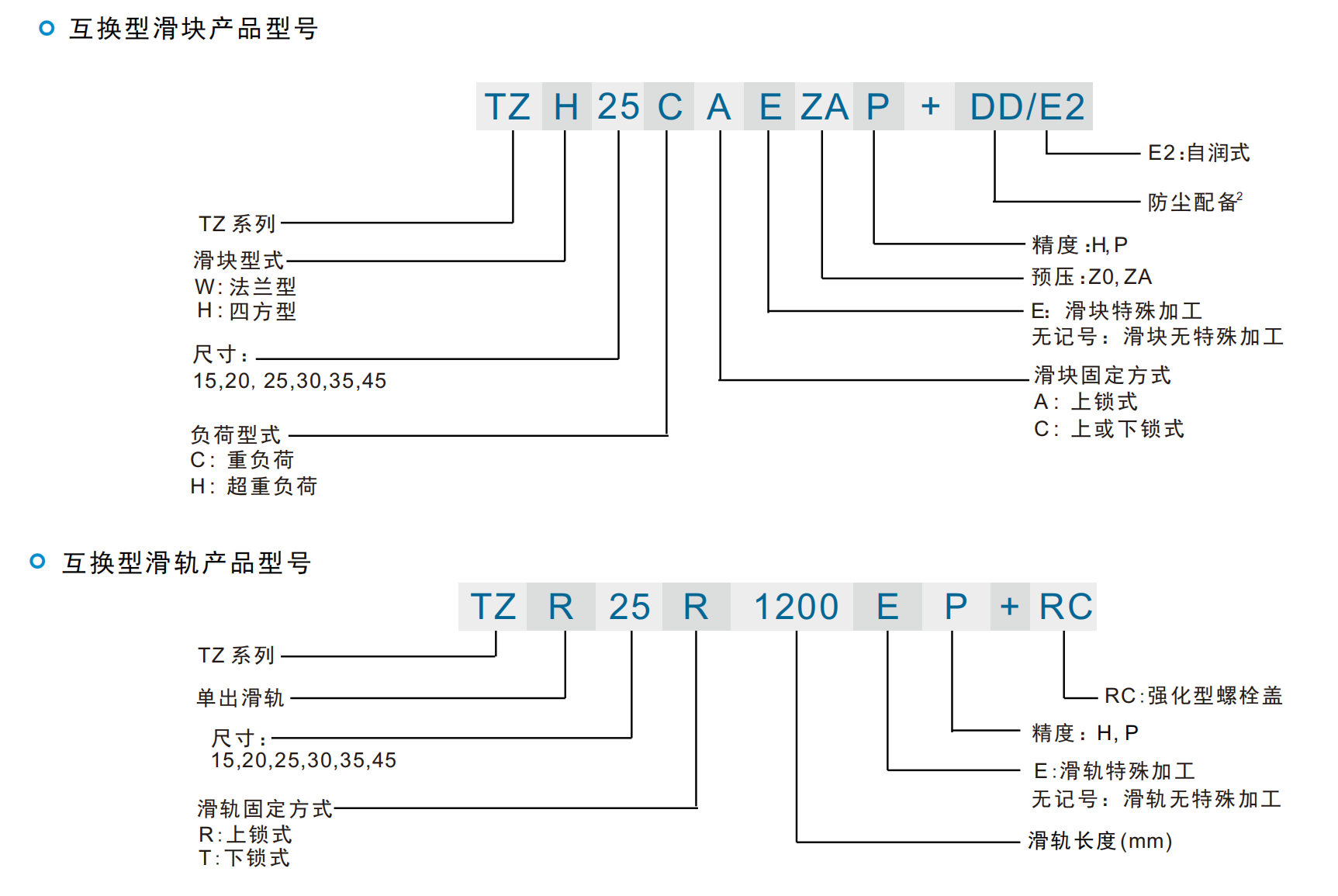

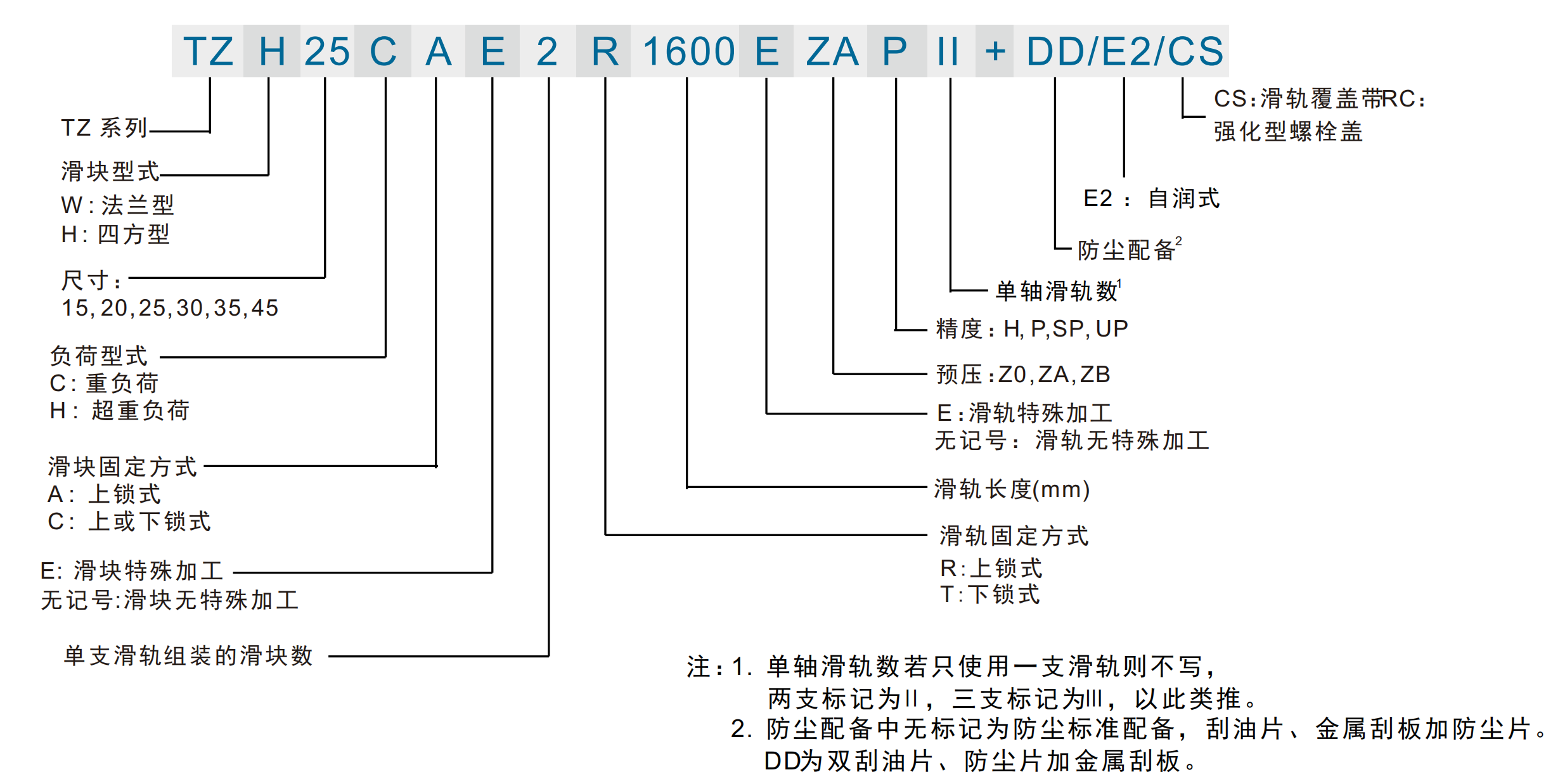

TZH-CA/HA为四方型滑块直线导轨，CA表示标准长度滑块，HA表示加长型滑块。对于需要高刚性和高速运行的自动化工业机械与设备，TZ系列滚柱直线导轨是合适的选择。
TZH-CA/HA 是 IMTEK TZ 系列四方型滚柱直线导轨。滚柱结构和 45° 接触角设计可提高多方向承载能力，并减少重载条件下的弹性变形。
刚性表现：经过优化的滚柱直径和长度有助于增加有效接触面积，适合以刚性和变形控制为主要要求的设备轴。

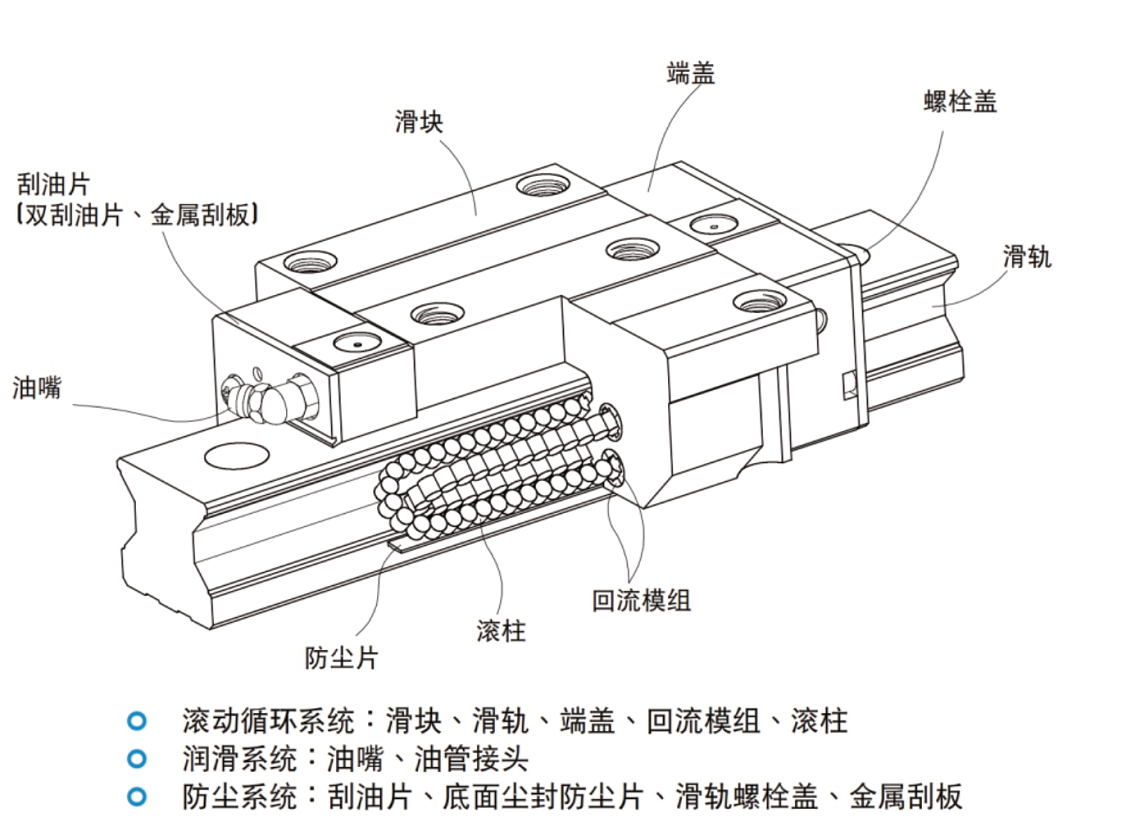

滑块结构：四方型滑块采用从上方锁紧的固定方式，适用于安装界面紧凑的重型运动平台。

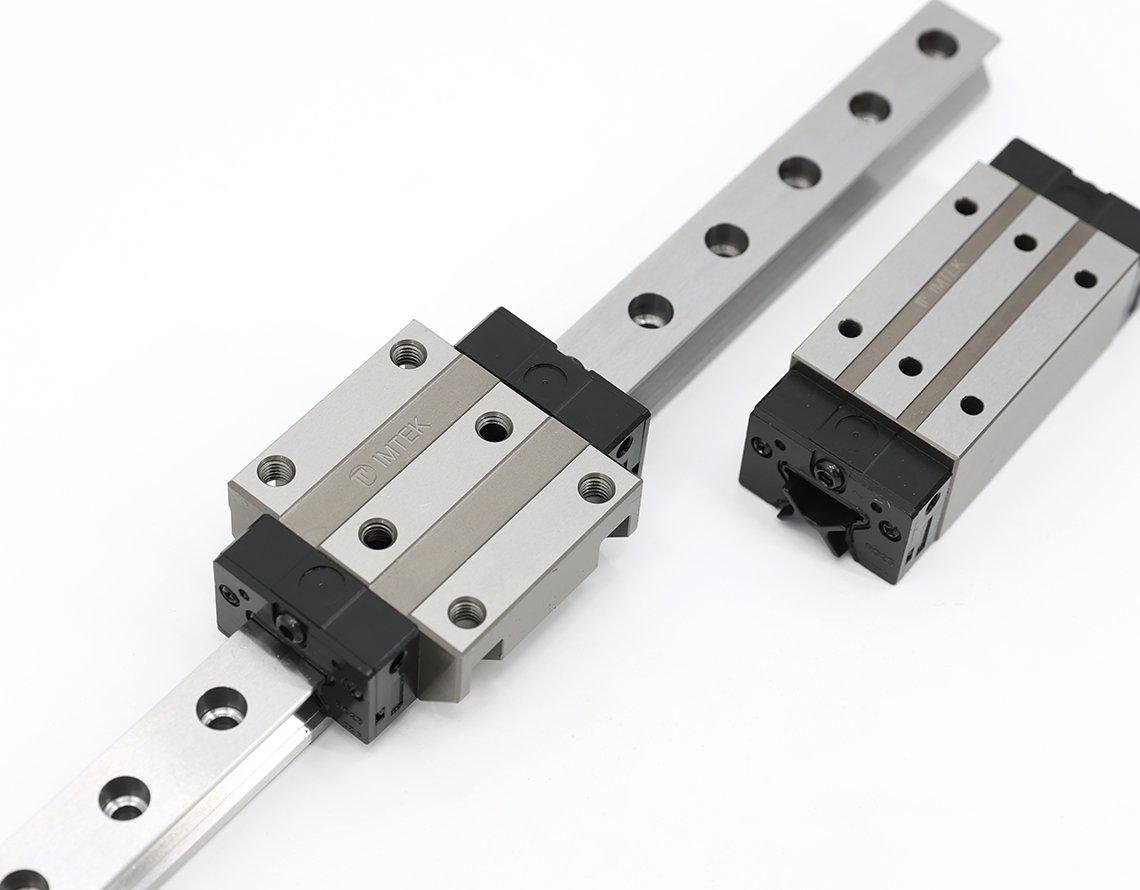

型号区别：CA 为标准长度滑块；HA 为加长型滑块，可在安装空间允许时满足更高的承载需求。

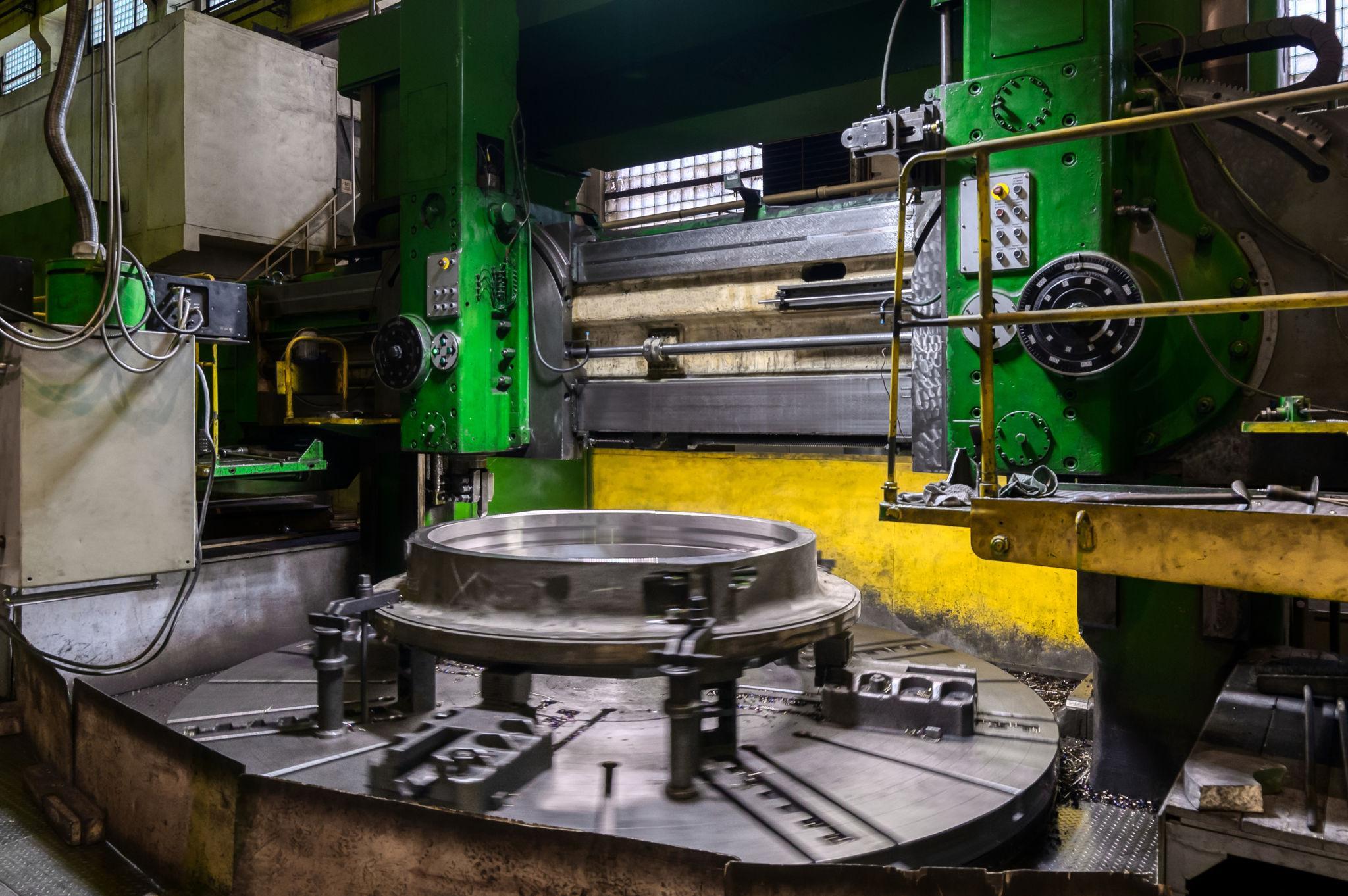

适用设备：龙门加工中心、重型数控铣床、大型立式加工中心、模具加工设备及重切削设备。
应用优势：TZ 系列具备高刚性、高承载和抗变形能力，可在重载及连续运行工况下保持稳定的加工精度和平稳运动。

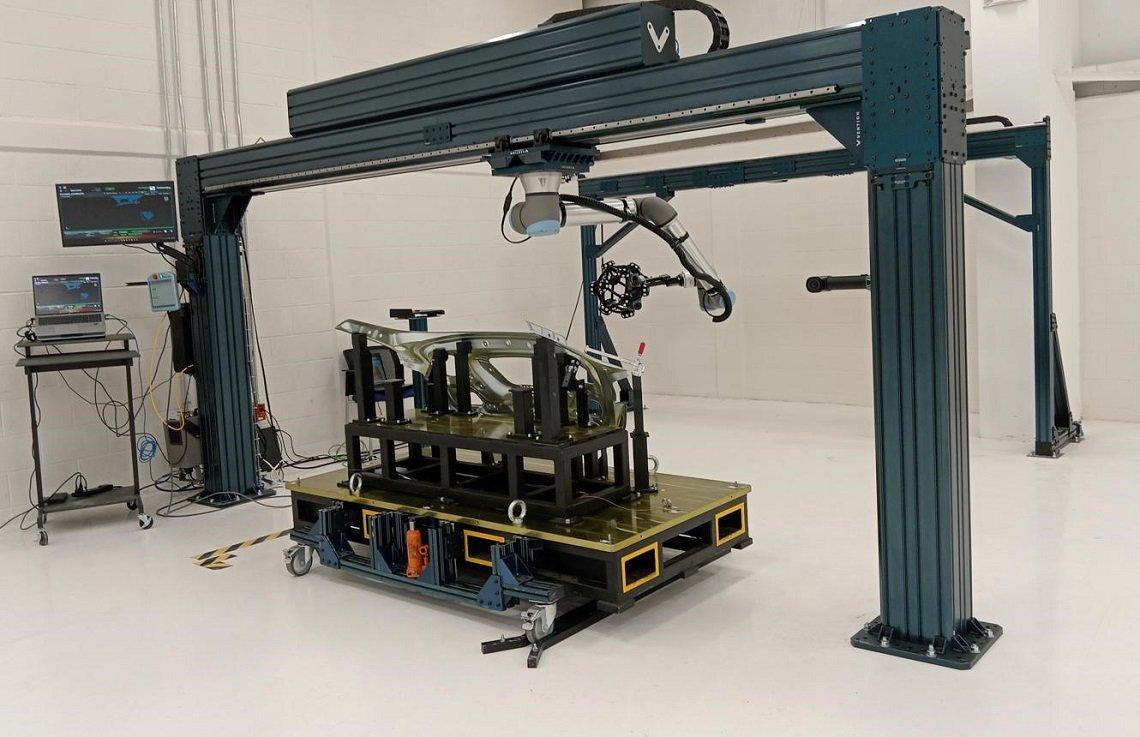

适用设备：大型检测系统、精密定位平台、光学对准设备、半导体搬运系统及精密测量仪器。
应用优势：TZ系列滚柱直线导轨可在大跨距、多滑块及偏载工况下提供较高刚性，减少横梁或工作台运动时的弹性变形，帮助大型检测设备保持稳定的直线运动与定位精度
