IMTEK滚珠丝杠根据滚珠循环结构的不同，可分为内循环式、外循环式和端盖式三大系列。
不同循环结构可满足多种安装空间、运行速度及承载需求。产品具有定位精度高、重复性好、运行平稳、传动效率高及使用寿命长等特点，适用于机床、自动化设备和精密传动系统。
内循环系列型号：内循环滚珠丝杠主要包括以下四种型号：
SFNUR
SFNI
SFMR
OFUR
| 类型 | 螺母型号 | 特征 | |
| 单螺母型 | 双螺母型 | ||
| 内部循环 | SFNU；SFM； SFNI；BSH；SFI； SFU | OFU；OFI | 1-结构紧凑； 2-适用于较小导程和较小丝杠外径。 |
使用滚珠丝杠时，充足的润滑至关重要，因为润滑不足会导致摩擦和磨损加剧，进而造成故障或缩短使用寿命。润滑剂主要有两种类型：润滑脂和润滑油。润滑脂会随着转速的增加而线性增加动摩擦力矩。通常情况下，当转速超过3-5米/分钟时，润滑油比润滑脂更合适。

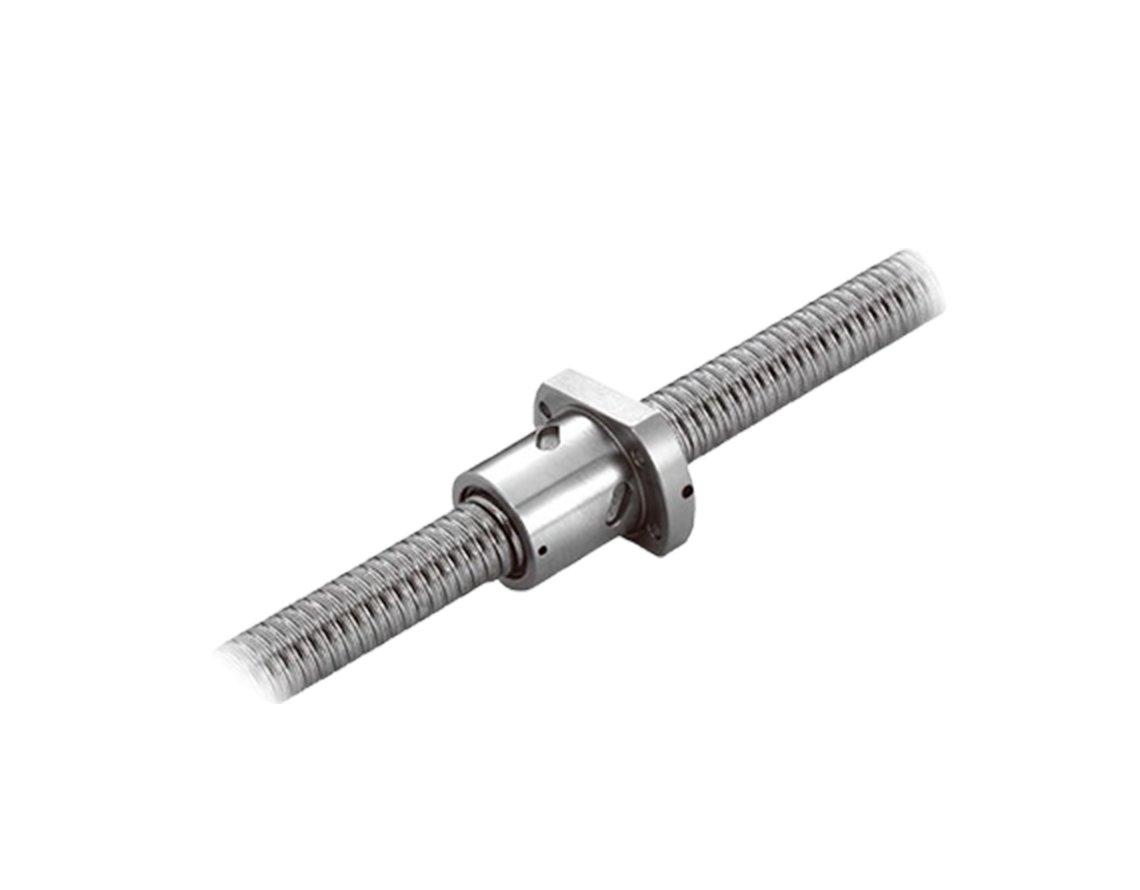

| 模型 | SFNUR |
| 公称型号 | S（单螺母） |
| 是否带法兰 | F（法兰） |
| 螺母类型 | NU型螺母 |
| 螺纹方向 | 右（R）/左（L） |
| 丝杠轴长度 | 100~6000毫米 |
| 直径(φd) | 16; 20; 25; 32; 40; 50; 63; 80; |
| 导程(l) | 5/10; 5; 5/10; 5/10; 10; 20; 10; 20; 10; 20 |
| 钢珠直径(Da) | 3.175; 3.175; 3.175/4.762; 3.175/6.35; 6.35/7.144; 6.35/9.525; 6.35/9.525 |
| 预压等级 | P1/P2/P3 |
| 精度等级 | C3/C5/C7 |
| 基本额定动载荷 Ca (kgf) | 1380/1103; 1551; 1724/2954; 1922/4805; 2110/5399; 6004; 7142; 6719/11444; 7346/12911 |
| 基本额定静载荷 C0a (kgf) | 3052/2401; 3875; 4904/7295; 6343/12208; 7988/15500; 19614; 22588; 25358/36653; 31953/47747 |
| 螺母材料 | 20CrMo |
| 丝杠轴材质 | S55c合金钢 |

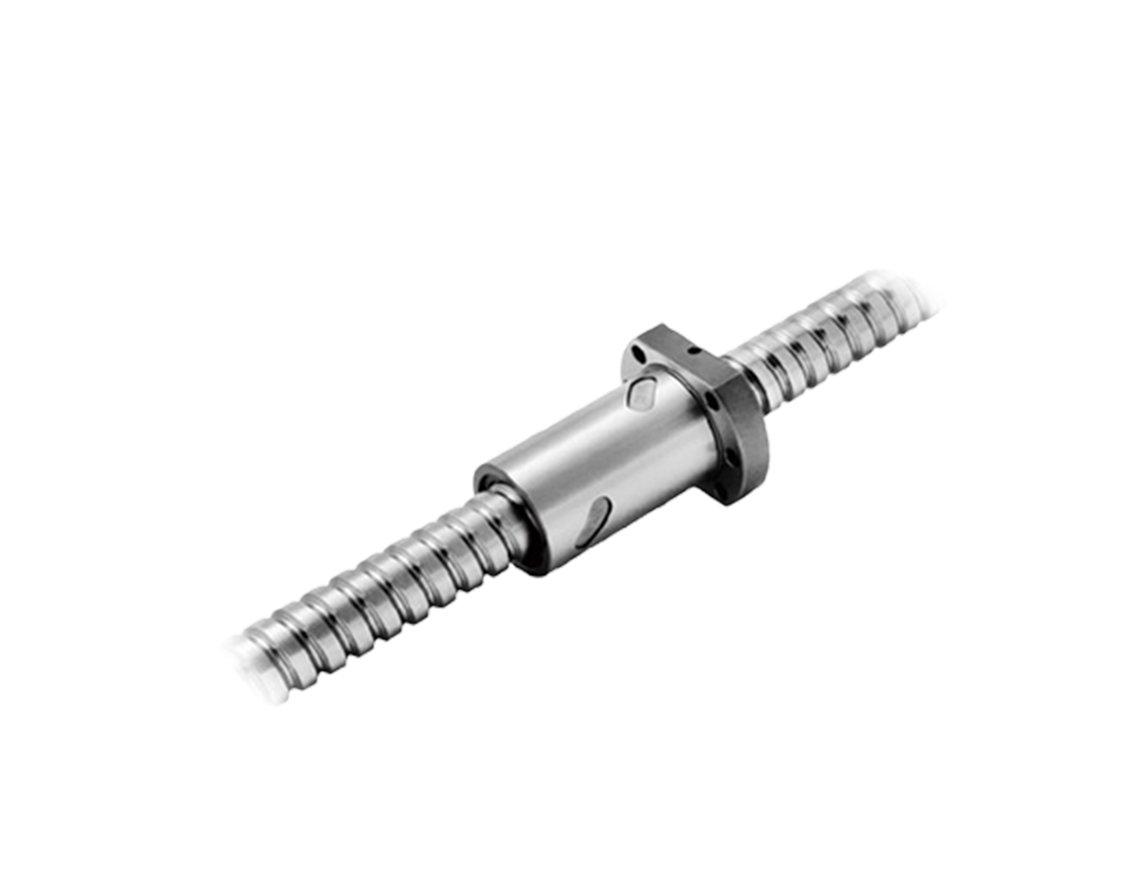

| 型号 | SFNI |
| 公称型号 | S（单螺母） |
| 是否带法兰 | F（法兰型） |
| 螺母类型 | NI 型螺母 |
| 螺纹旋向 | R（右旋）/ L（左旋） |
| 丝杠轴长度 | 100–6000 毫米 |
| 直径（φd） | 16; 20; 25; 32; 40; 50; 63; 80; |
| 导程（l） | 5/10; 5; 5/10; 5/10; 5/10; 10; 10; 10 |
| 钢球直径（Da） | 3.175/3.175; 3.175; 3.175/4.762; 3.175/6.35; 3.175/6.35; 6.35; 6.35; 6.35 |
| 预压等级 | P1/P2/P3 |
| 精度等级 | C3/C5/C7 |
| 基本额定动载荷 Ca（kgf） | 1380/1103; 1551; 1724/2954; 1922/4805; 2110/5399; 6004; 7142; 6719/11444; 7346/12911 |
| 基本额定静载荷 C0a（kgf） | 3052/2401; 3875; 4904/7295; 6343/12208; 7988/15500; 19614; 22588; 25358/36653; 31953/47747 |
| 螺母材质 | 20CrMo |
| 丝杠轴材质 | S55C 钢 |

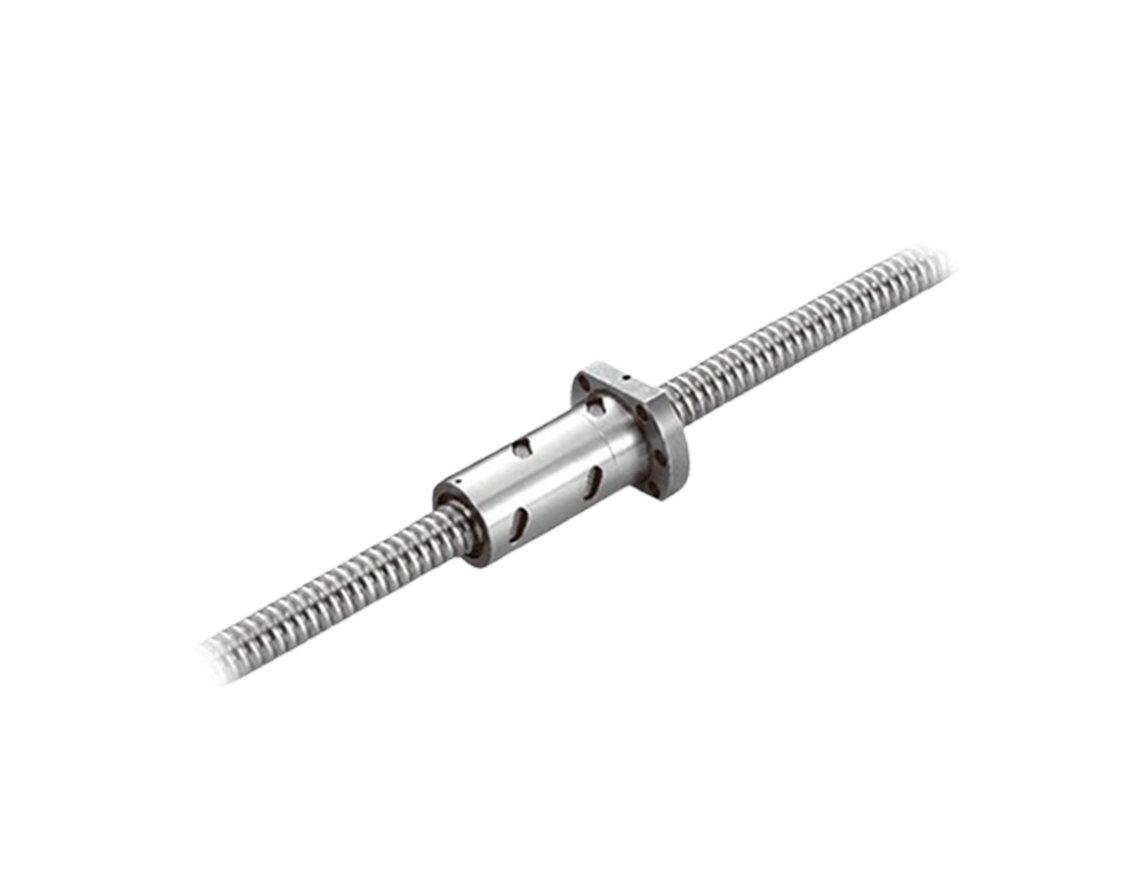

| 型号 | SFM |
| 公称型号 | S（单螺母） |
| 是否带法兰 | F（法兰型） |
| 螺母类型 | M 型螺母 |
| 螺纹旋向 | 左旋 |
| 丝杠轴长度 | 100–6000 毫米 |
| 直径（φd） | 32 |
| 导程（l） | 5.08 |
| 钢球直径（Da） | 3.175 |
| 精度等级 | C3/C5/C7 |
| 预压等级 | P1/P2/P3 |
| 基本额定动载荷 Ca（kgf） | 1922 |
| 基本额定静载荷 C0a（kgf） | 6343 |
| 螺母材质 | 20CrMo |
| 丝杠轴材质 | S55C 钢 |

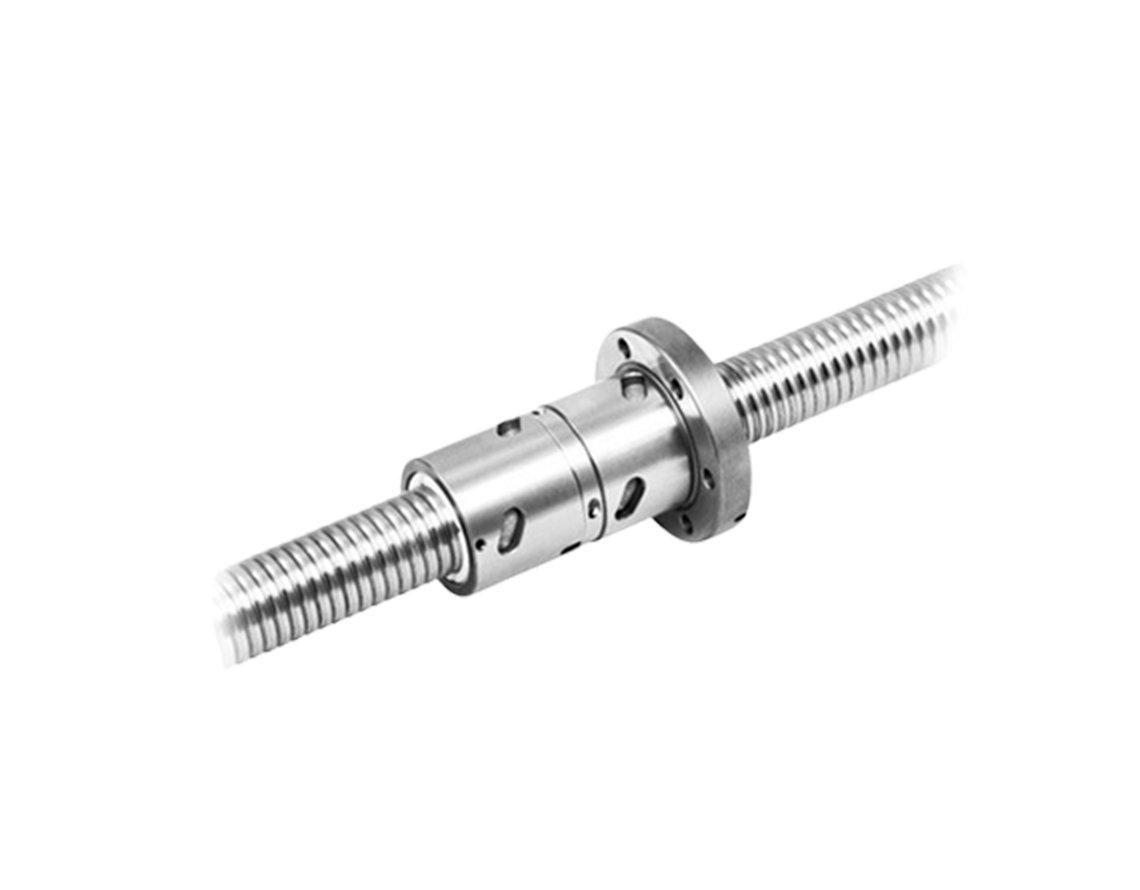

| 型号 | OFUR |
| 公称型号 | O（偏置式双螺母） |
| 是否带法兰 | F（法兰型） |
| 螺母类型 | U 型螺母 |
| 螺纹旋向 | 右旋 |
| 丝杠轴长度 | 100–6000 毫米 |
| 直径（φd） | 16; 20; 25; 32; 40; 50; 63; 80 |
| 导程（l） | 5; 5; 5/10; 5/10; 5/10; 10; 10; 10 |
| 钢球直径（Da） | 3.175; 3.175; 3.175/4.762; 3.175/6.35; 3.175/6.35; 6.35; 6.35; 6.35 |
| 精度等级 | C3/C5/C7 |
| 预压等级 | P1/P2/P3 |
| 基本额定动载荷 Ca（kgf） | 1380; 1551; 1724/2954; 1922/4805; 2110/5399; 6004; 6719; 7346 |
| 基本额定静载荷 C0a（kgf） | 3052; 3875; 4904/7295; 6343/12208; 7988/15500; 19614; 25538; 31953 |
| 螺母材质 | 20CrMo |
| 丝杠轴材质 | S55C 钢 |
如果您有特殊要求，请与我们联系并确认IMTEK滚珠丝杠的型号代码，但您可以详细说明您的需求。在选择圈数时，您可能需要考虑滚珠螺母安装空间的效率、更长的使用寿命和良好的性能。

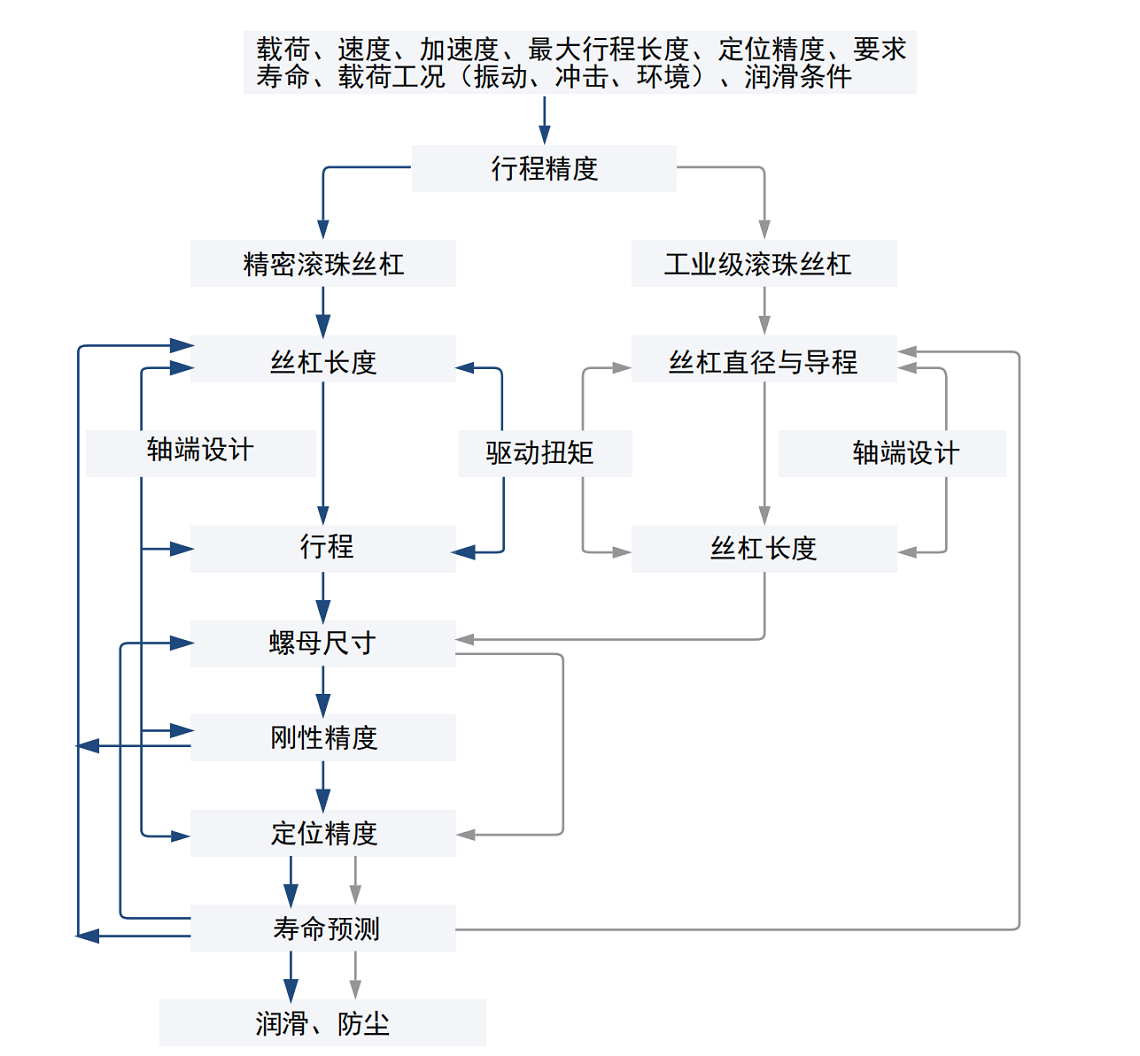

在为您的应用选择合适的滚珠丝杠时，需要考虑各种细节。本指南将清晰地向您展示所需的主要规格，例如负载能力、最大行程、临界转速等。IMTEK 技术团队随时准备为您提供支持。
