IMTEK滚珠丝杠根据滚珠循环方式的不同，可分为内循环式、外循环式和端盖式三大系列。
不同循环结构可满足多种安装空间、运行速度及承载需求。产品具有定位精度高、重复性好、运行平稳、传动效率高及使用寿命长等特点，可应用于机床、自动化设备和精密传动系统。
端盖式系列型号：端盖式滚珠丝杠主要包括以下四种型号：
SFY
SFYA
SFA
SFJ
| 类型 | 螺母型号 | 特征 | |
|---|---|---|---|
| 单螺母型 | 双螺母型 | ||
| 端盖循环 | SFY；SFJ； SFA；SFYA | / | 适用于高速定位 |
使用滚珠丝杠时，充足的润滑至关重要，因为润滑不足会导致摩擦和磨损加剧，进而造成故障或缩短使用寿命。润滑剂主要有两种类型：润滑脂和润滑油。润滑脂会随着转速的增加而线性增加动摩擦力矩。通常情况下，当转速超过3-5米/分钟时，润滑油比润滑脂更合适。

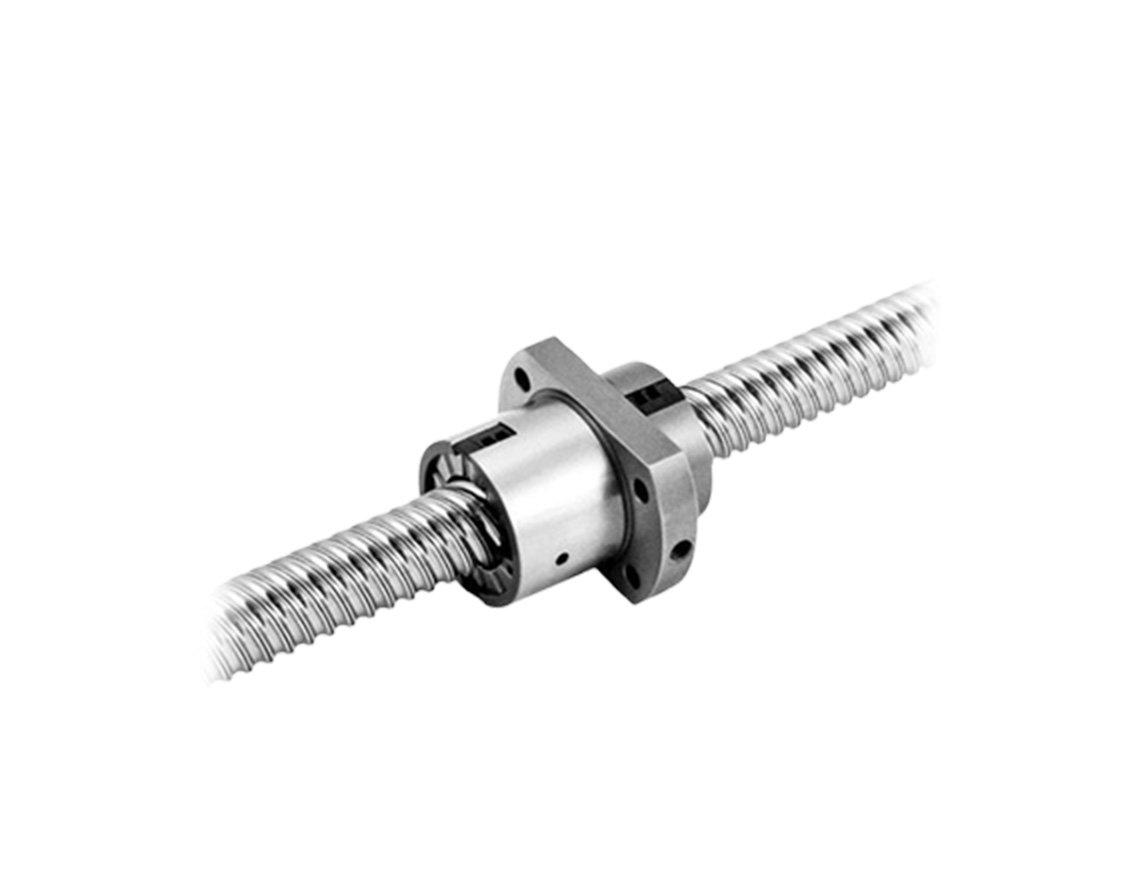

| 型号 | SFY |
| 螺母配置 | S（单螺母） |
| 法兰类型 | F（法兰型） |
| 螺母类型 | Y 型螺母 |
| 螺纹方向 | 右旋 |
| 丝杠长度 | 100～6000 毫米 |
| 丝杠公称直径 φd（mm） | 16；20；25；32；40；50 |
| 导程 l（mm） | 16/16；20/20；25/25；32/32；40/40；50/50 |
| 滚珠直径 Da（mm） | 2.778/2.778；3.175/3.175；3.969/3.969；4.762/4.762；6.35/6.35；7.938/7.938 |
| 精度等级 | C3 / C5 / C7 |
| 预压等级 | P0；P1；P2；P3；P4 |
| 基本动额定负载 Ca（kgf） | 1073/1568；1387/2029；2074/3032；3021/4417；4831/7065；7220/10558 |
| 基本静额定负载 C₀a（kgf） | 2551/3968；3515/5468；5494/8546；8690/13517；14062/21874；21974/34182 |
| 螺母材料 | 20CrMo |
| 丝杠材料 | S55C 合金钢 |

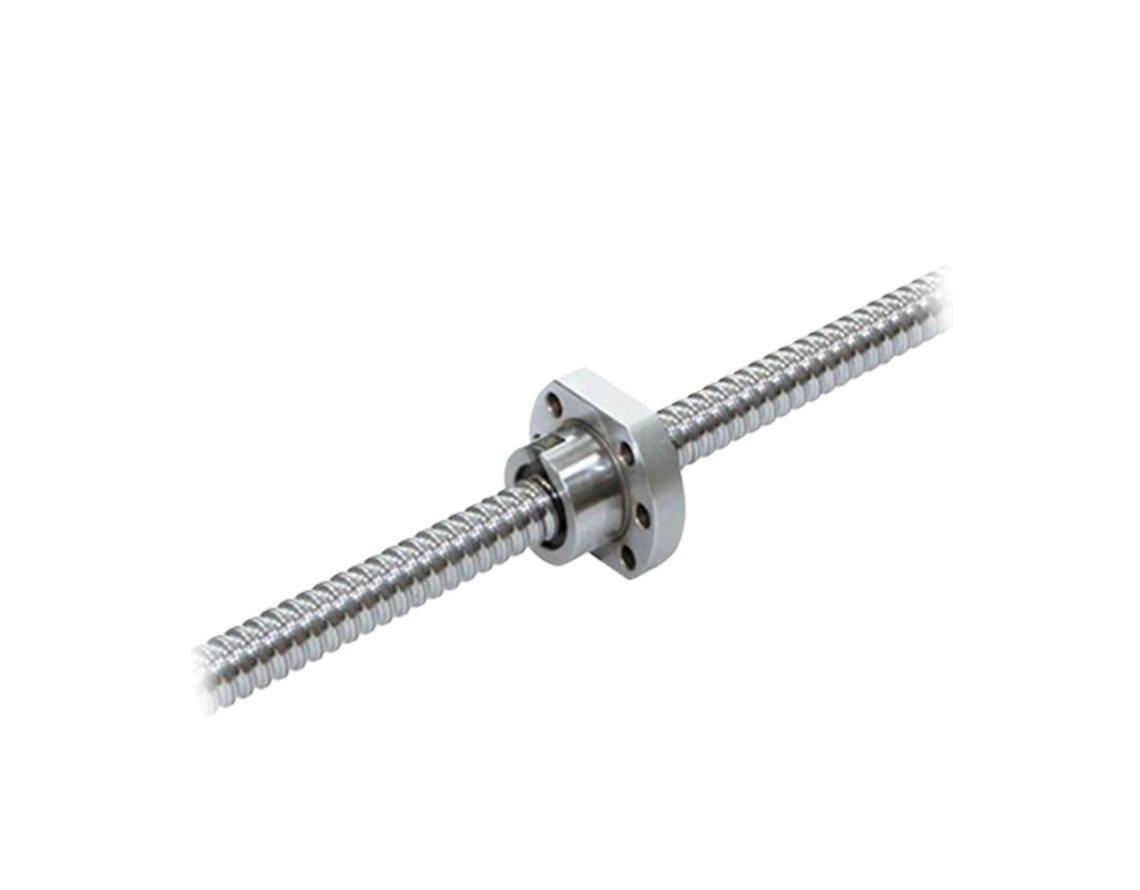

| 型号 | SFYA |
| 螺母配置 | S（单螺母） |
| 法兰类型 | F（法兰型） |
| 螺母类型 | YA 型螺母 |
| 螺纹方向 | 右旋 |
| 丝杠长度 | 100～6000 毫米 |
| 丝杠公称直径 φd（mm） | 16；20；25；32；40；50 |
| 导程 l（mm） | 16；20；25；32；40；50 |
| 滚珠直径 Da（mm） | 2.778/2.778；3.175/3.175；3.969/3.969；4.762/4.762；6.35/6.35；7.938/7.938 |
| 精度等级 | C3 / C5 / C7 |
| 预压等级 | P0；P1；P2；P3；P4 |
| 基本动额定负载 Ca（kgf） | 1073/1568；1387/2029；2074/3032；3021/4417；4831/7065；7220/10558 |
| 基本静额定负载 C₀a（kgf） | 2551/3968；3515/5468；5494/8546；8690/13517；14062/21874；21974/34182 |
| 螺母材料 | 20CrMo |
| 丝杠材料 | S55C 合金钢 |

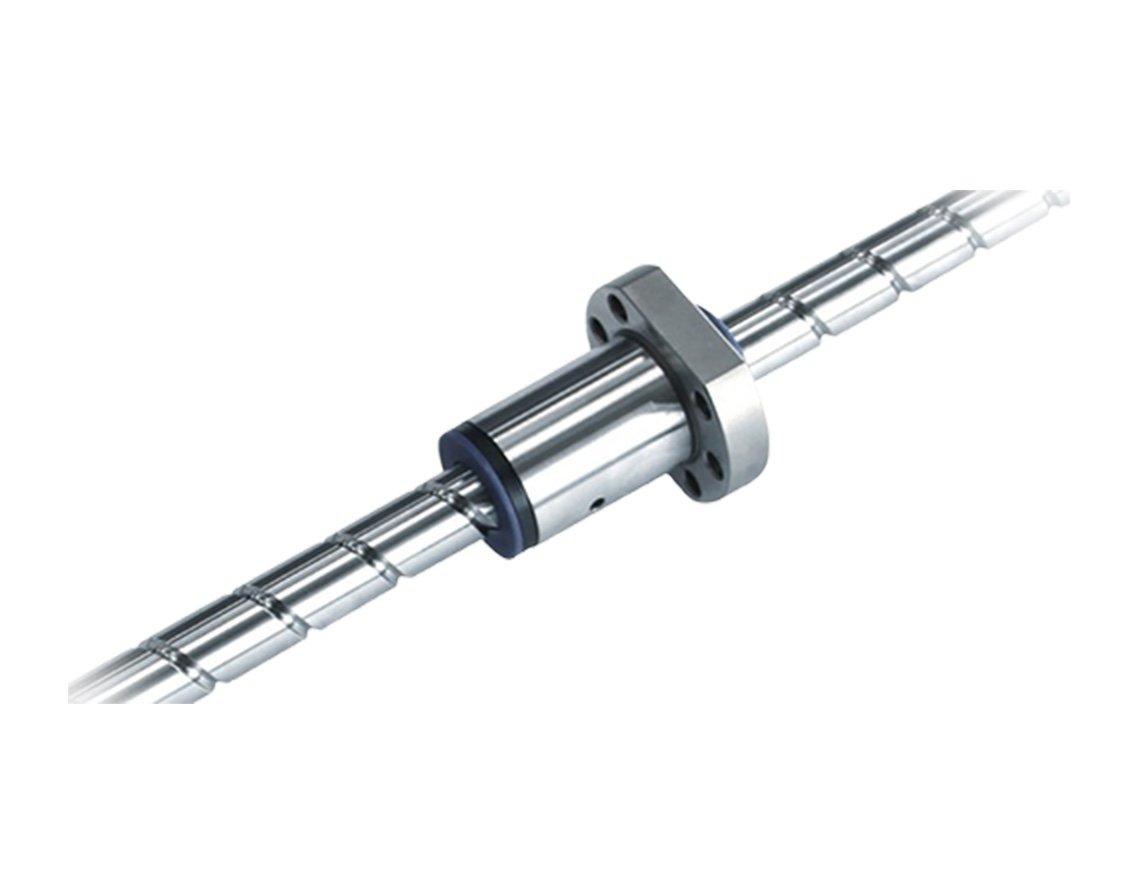

| 型号 | SFA |
| 螺母配置 | S（单螺母） |
| 法兰类型 | F（法兰型） |
| 螺母类型 | A 型螺母 |
| 螺纹方向 | 右旋 |
| 丝杠长度 | 100～6000 毫米 |
| 丝杠公称直径 φd（mm） | 12；15；20；25；32；31；40；38；50；48 |
| 导程 l（mm） | 5/10；5/10/16/16/20/30；5/10/20/20；5/10/25/25；5；10/20/32/32；5；10/20/40/40；5；10/20/50/50 |
| 滚珠直径 Da（mm） | 2.5/2.5；2.778/2.778/2.778/2.778/2.778/2.778；3.175/3.175/3.175/3.175；3.175/3.175/3.175/3.175；3.175；3.969/3.969/3.969/3.969；3.175；6.35/6.35/6.35/6.35；3.175；6.35/6.35/6.35 |
| 精度等级 | C3 / C5 / C7 |
| 预压等级 | P1；P2；P3 |
| 基本动额定负载 Ca（kgf） | 661/642；1112/839/552/808/554/534；1484/1516/764/1118；1650/1638/843/1232；1839；2460/1907/1257/1838；2018；5035/3959/2585/3780；2207；5638/5749/2946/4308 |
| 基本静额定负载 C₀a（kgf） | 1316/1287；2507/1821/1137/1769/1170/1195；3681/3833/1758/2734；4658/4633/2199/3421；6026；7255/5482/3426/5329；7589；13943/10715/6648/10341；9542；17852/18485/8749/13610 |
| 螺母材料 | 20CrMo |
| 丝杠材料 | S55C 合金钢 |

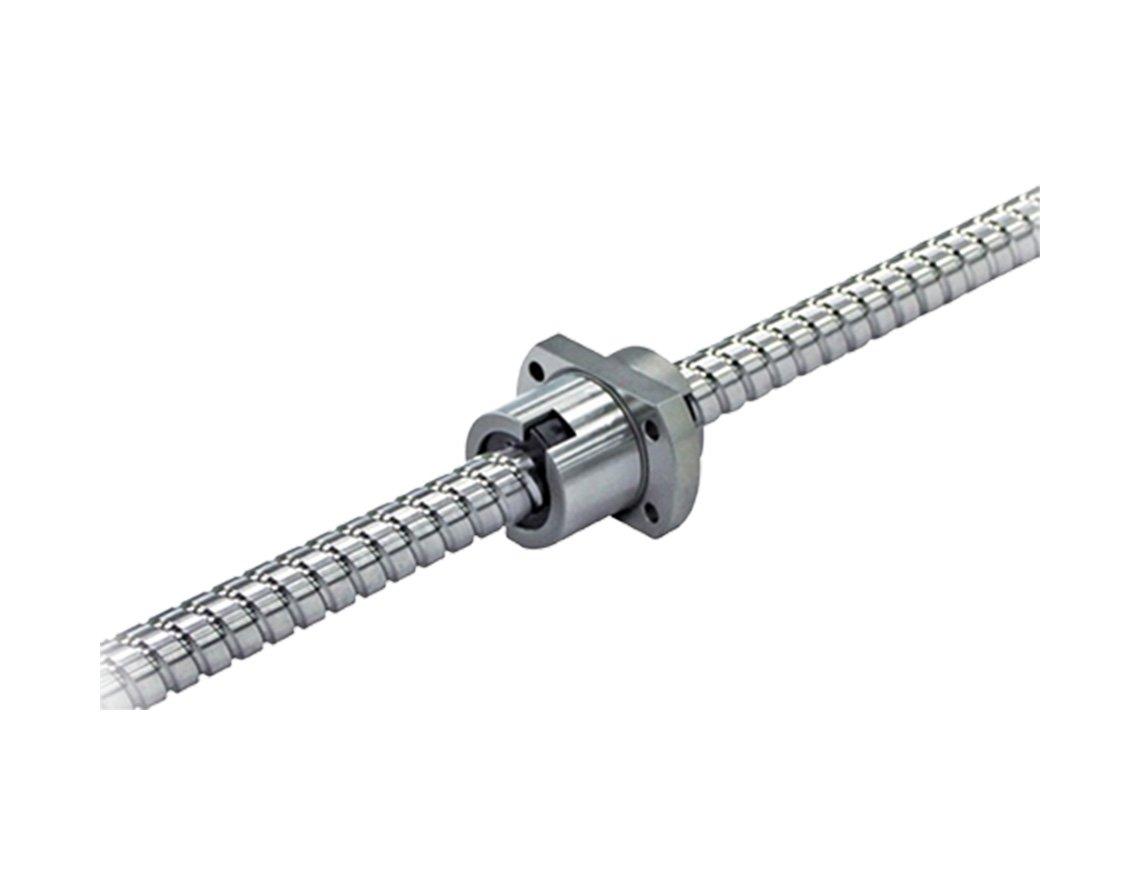

| 型号 | SFJ |
| 螺母配置 | S（单螺母） |
| 法兰类型 | F（法兰型） |
| 螺母类型 | J 型螺母 |
| 螺纹方向 | 右旋 |
| 丝杠长度 | 100～6000 毫米 |
| 丝杠公称直径 φd（mm） | 6；8 |
| 导程 l（mm） | 6；8 |
| 滚珠直径 Da（mm） | 1.2 |
| 精度等级 | C3 / C5 / C7 |
| 预压等级 | P1；P2；P3 |
| 基本动额定负载 Ca（kgf） | 78；89 |
| 基本静额定负载 C₀a（kgf） | 164 |
| 螺母材料 | 20CrMo |
| 丝杠材料 | S55C 合金钢 |

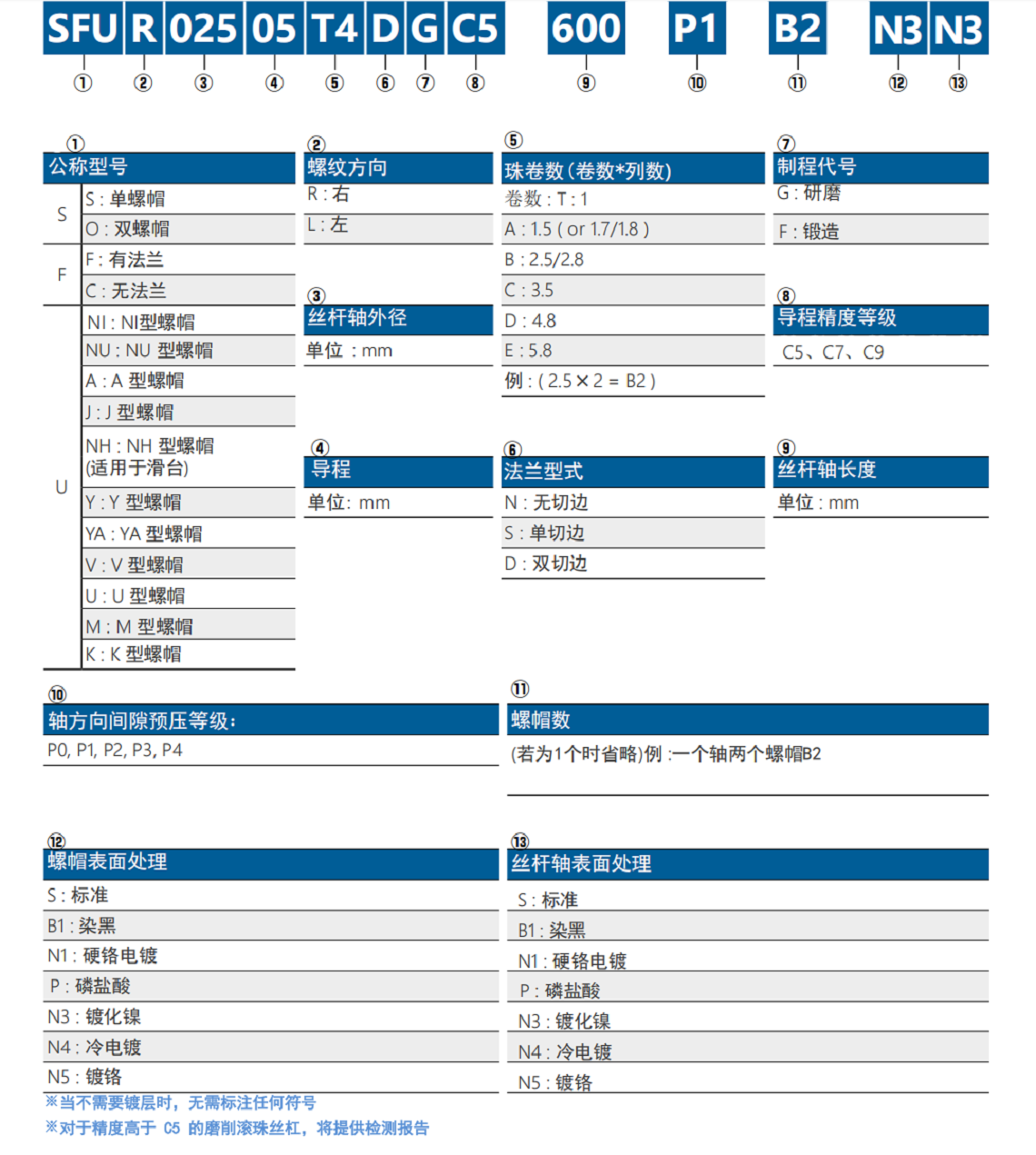

如果您有特殊要求，请与我们联系并确认IMTEK滚珠丝杠的型号代码，但您可以详细说明您的需求。在选择圈数时，您可能需要考虑滚珠螺母安装空间的效率、更长的使用寿命和良好的性能。

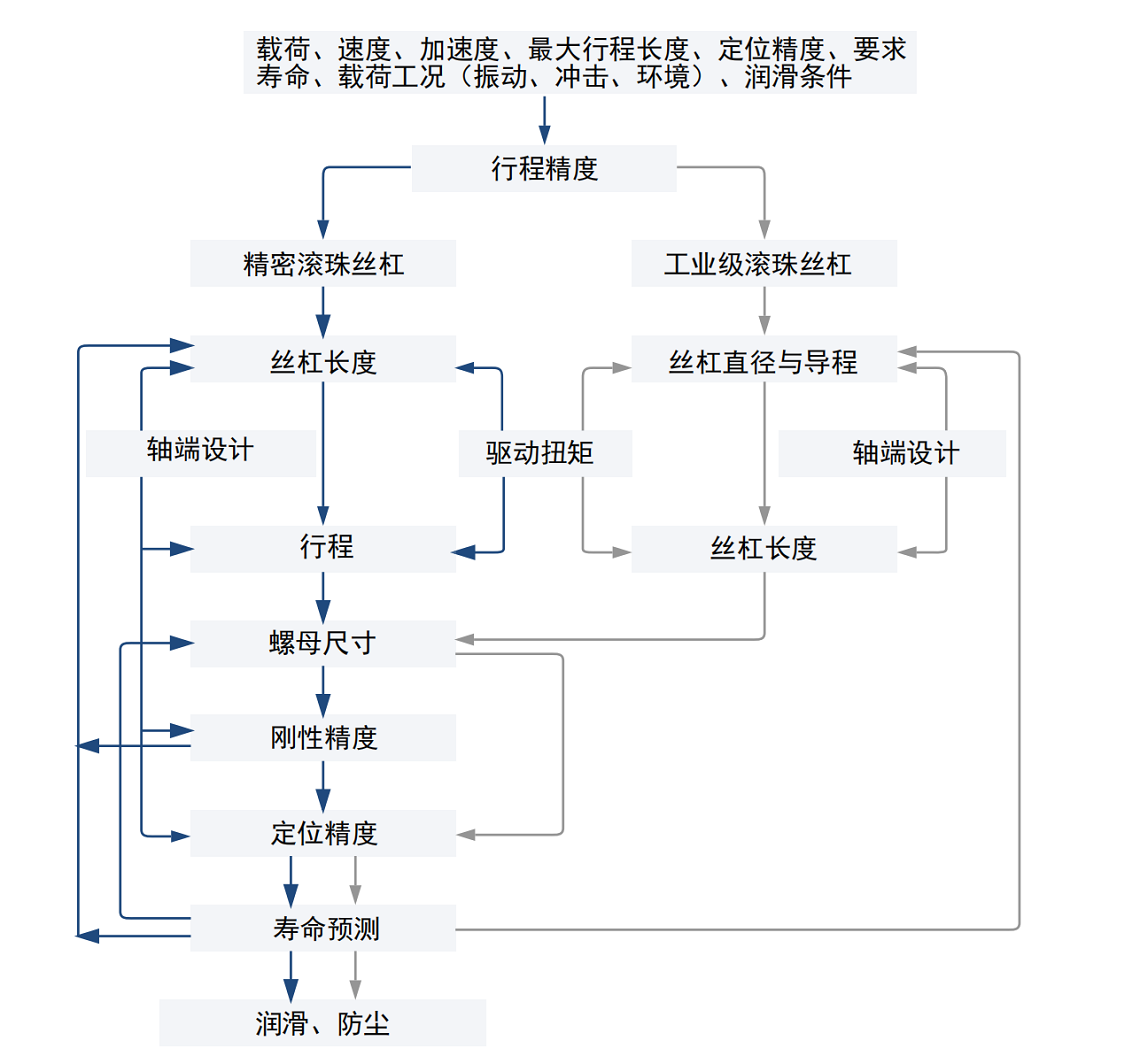

在为您的应用选择合适的滚珠丝杠时，需要考虑各种细节。本指南将清晰地向您展示所需的主要规格，例如负载能力、最大行程、临界转速等。IMTEK 技术团队随时准备为您提供支持。
