IMTEK中创TTW系列采用低组装与宽幅法兰结构，在降低设备组合高度和运行重心的同时，为工作台提供更大的安装连接面，适用于垂直空间有限的精密运动机构。
四列滚珠结构可承受径向、反径向及左右侧向载荷；宽幅法兰面有助于提高偏心载荷和侧向力矩作用下的连接稳定性，适用于紧凑型自动化设备、电子装配设备、半导体设备及精密检测系统。
结构特点：低组合高度有助于压缩垂直安装空间，宽幅法兰结构则能够扩大工作台连接区域。
两种滑块长度
-SA：短型滑块，适用于纵向空间受限的紧凑布局
-CA：标准长度滑块，兼顾安装尺寸与承载能力
安装与配置
法兰连接：扩大工作台连接面积，提高安装稳定性

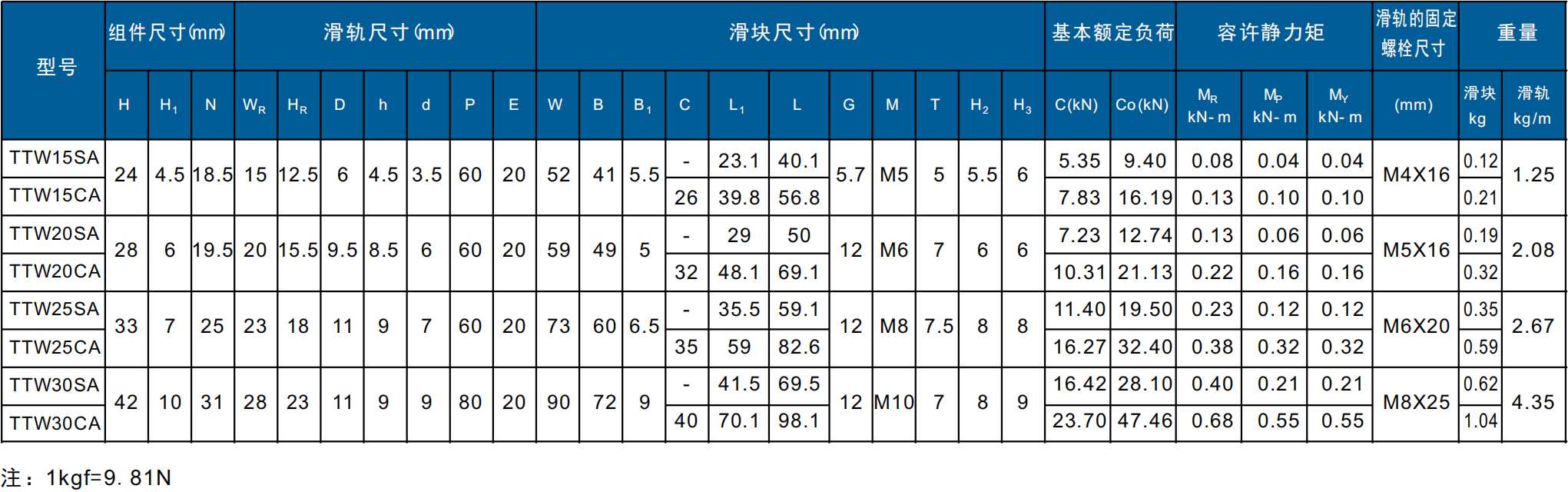

项目配置：支持导轨长度、滑块数量、精度及预压选择
低组装滚珠直线导轨专为打破机械设计的空间局限而生。通过大幅压缩导轨与滑块的整体组合高度，它能在极其紧凑的物理架构中，依然输出可靠的重载承接力与微米级的运动精度。

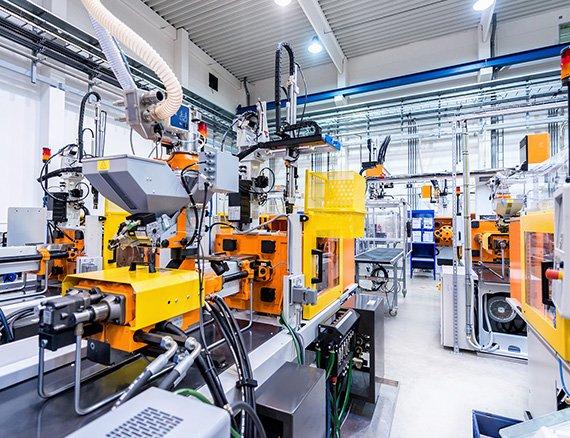

这类传动系统是空间受限工况的理想之选，被广泛应用于紧凑型自动化产线、半导体晶圆搬运系统、精密检测仪器，以及小型数控（CNC）与高速拾放（Pick-and-Place）模组中。为应对标准高度导轨无法适配的工程挑战，IMTEK TT系列低组装导轨巧妙地在空间利用率、结构刚性与极致平顺的滚动摩擦之间找到了最佳平衡，致力于为您的高精尖设备释放更多底层设计潜能。

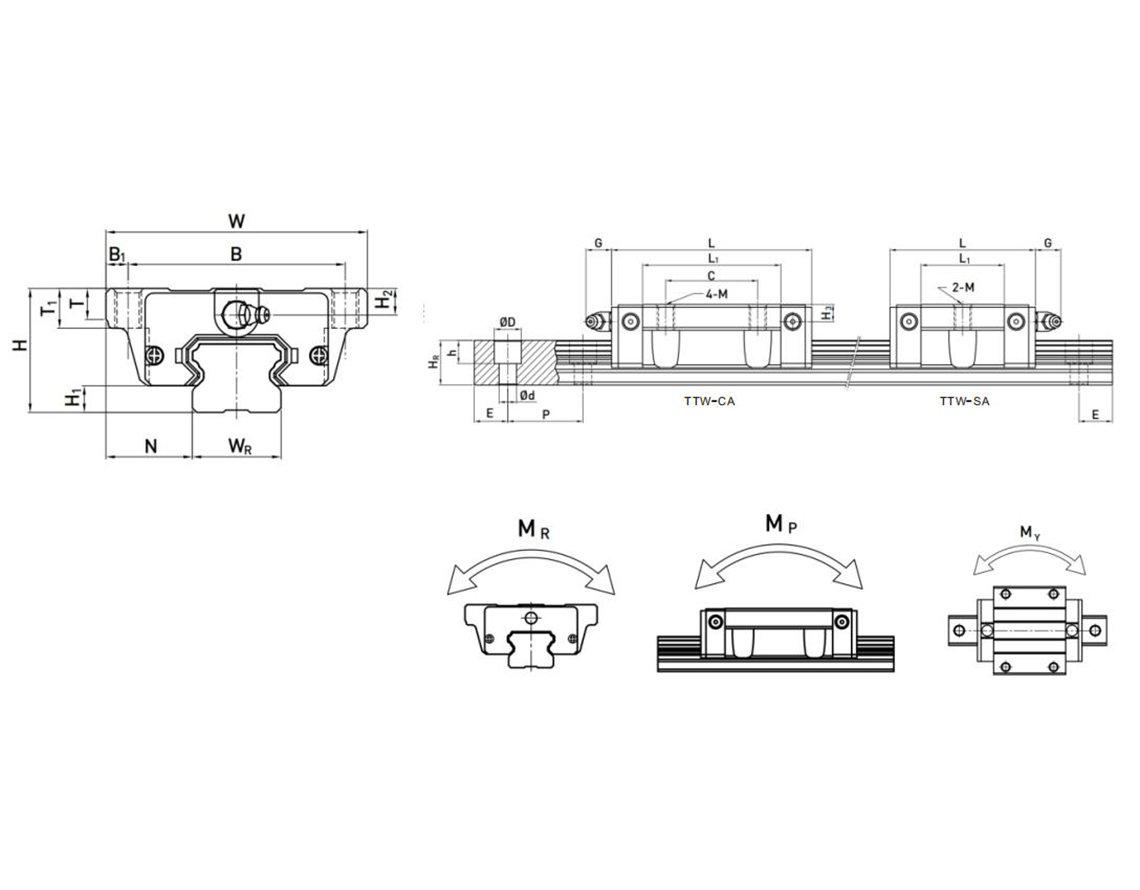

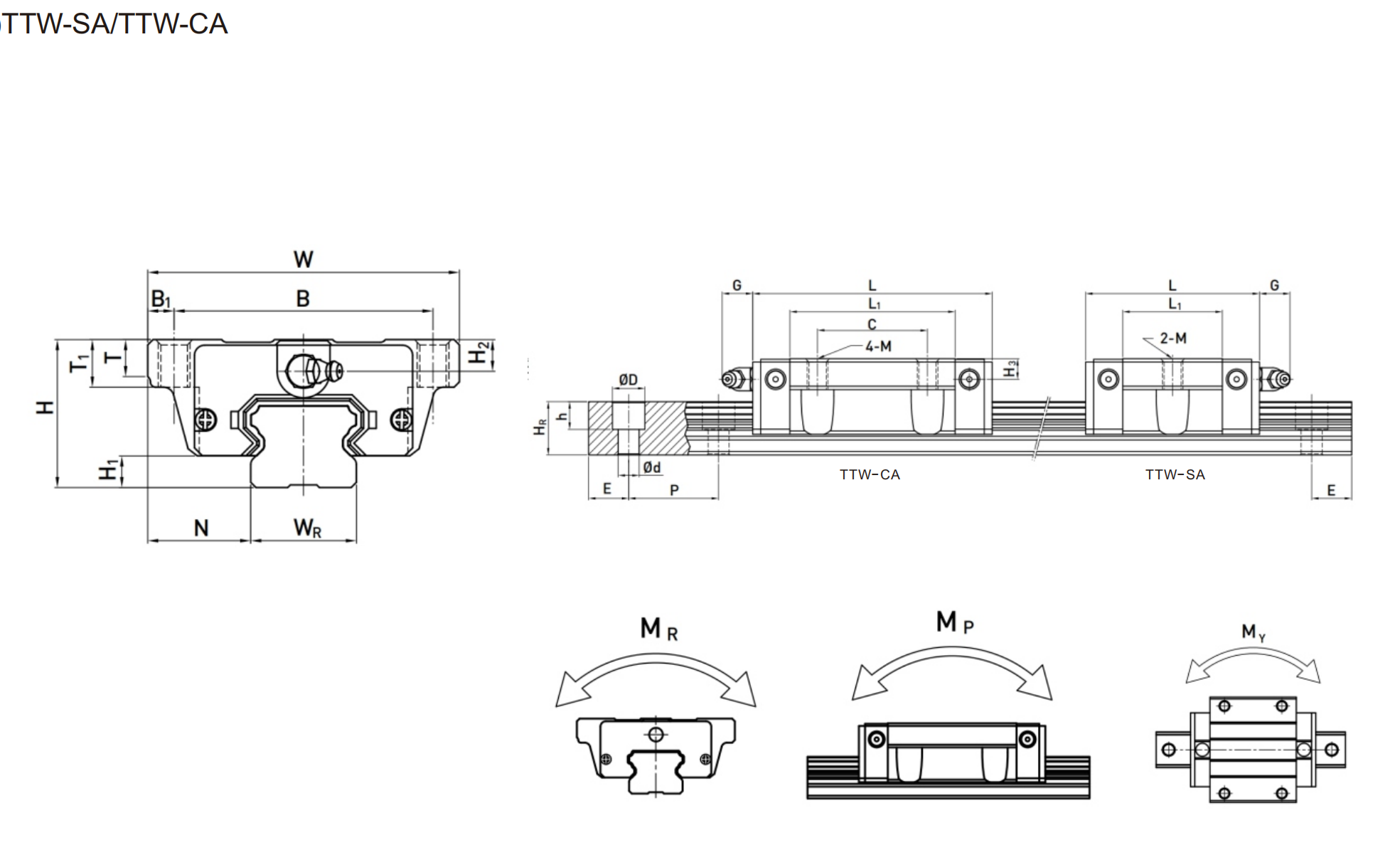

TTW-SA/CA 是 IMTEK TT 系列低组装法兰型直线滚珠导轨，适用于既需要控制安装高度，又需要较宽连接界面的紧凑型运动机构。
法兰型安装：滑块采用从上方锁紧的法兰结构，便于连接移动载台、安装板或取放机构。

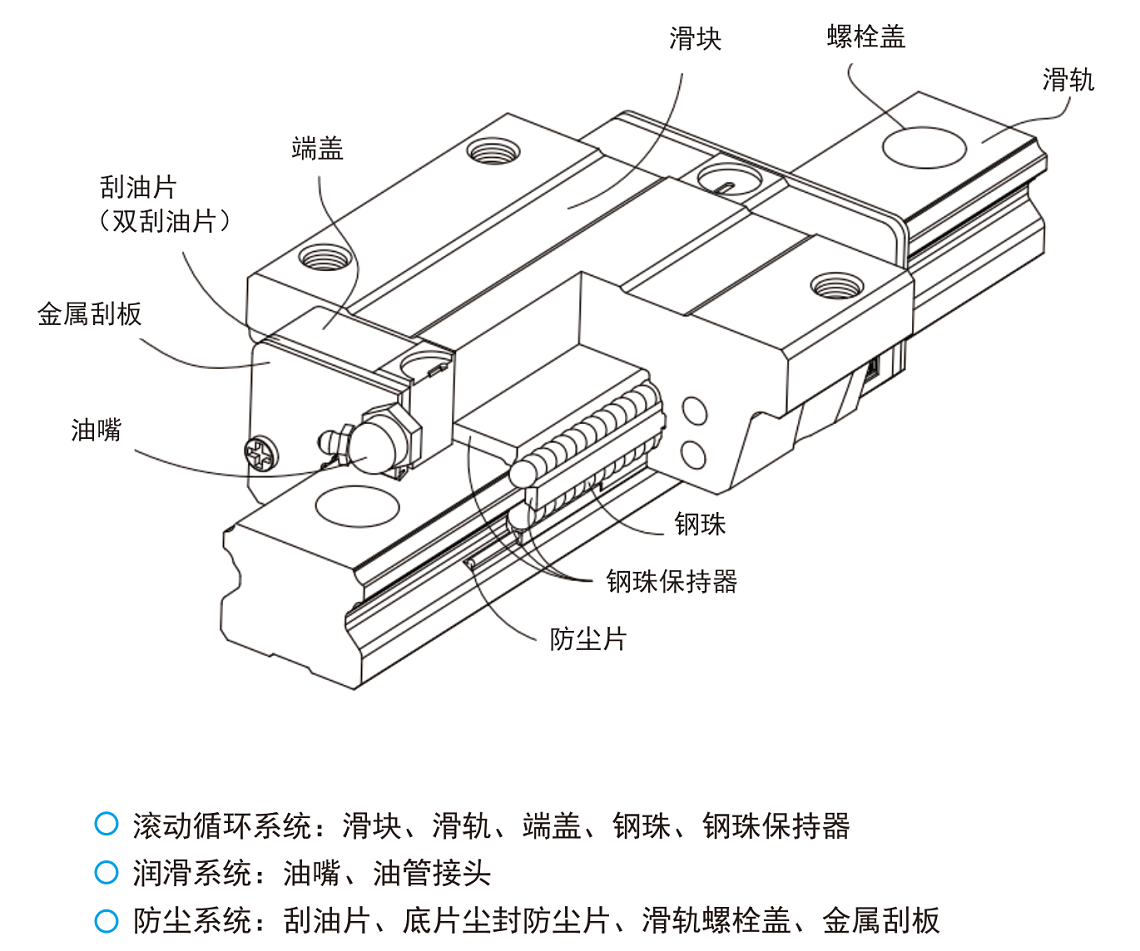

运动特性：四排滚珠结构具备四向承载和自动调心特性，可适应安装面存在的轻微装配偏差。

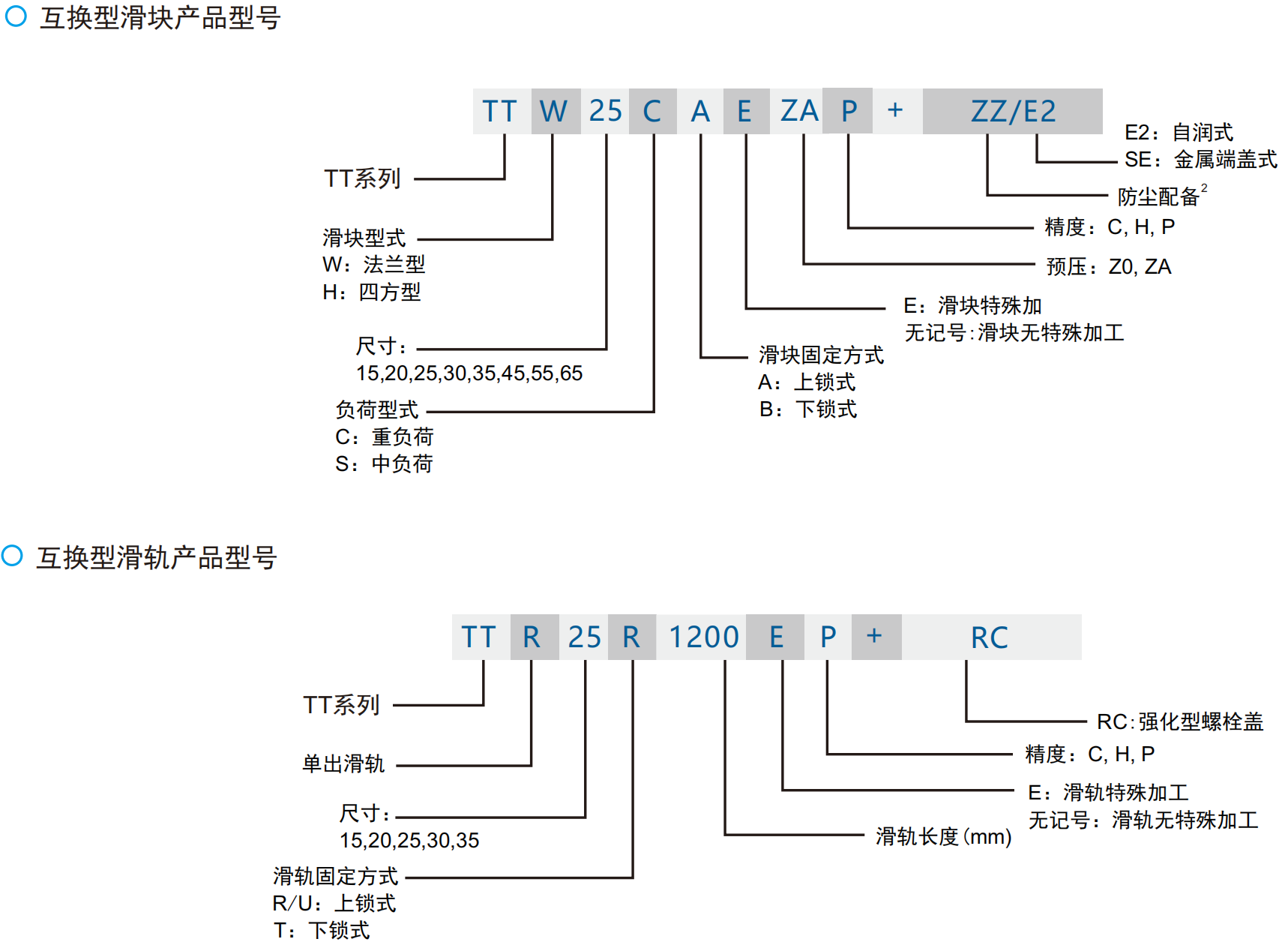

型号区别：SA 为短型法兰滑块，侧重节省轴向空间；CA 为标准长度法兰滑块，适用于常规承载布局。
低组装设计（Low Profile）大幅压缩了导轨与滑块的整体组合高度，有效降低了设备的运行重心。而法兰型滑块（Flange Type）则向两侧延伸，提供了更宽阔的安装台面。两者结合，使得该系列在半导体晶圆搬运或紧凑型测试仪器中，不仅能完美适应受限的垂直安装空间，更能提供卓越的抗侧向偏载与抗扭刚性。
选型主要取决于您设备的横向空间限制与受力特征。如果横向安装空间充足，且运动模组需要承受较大的侧向力矩，TTW 法兰型凭借更宽的受力面积是理想之选；若设备的横向布局也受到严格限制，则建议选用宽度更窄的 TTH 四方型。这两款 IMTEK 低组装产品在微米级的运行精度与内部滚道设计上保持绝对一致。
