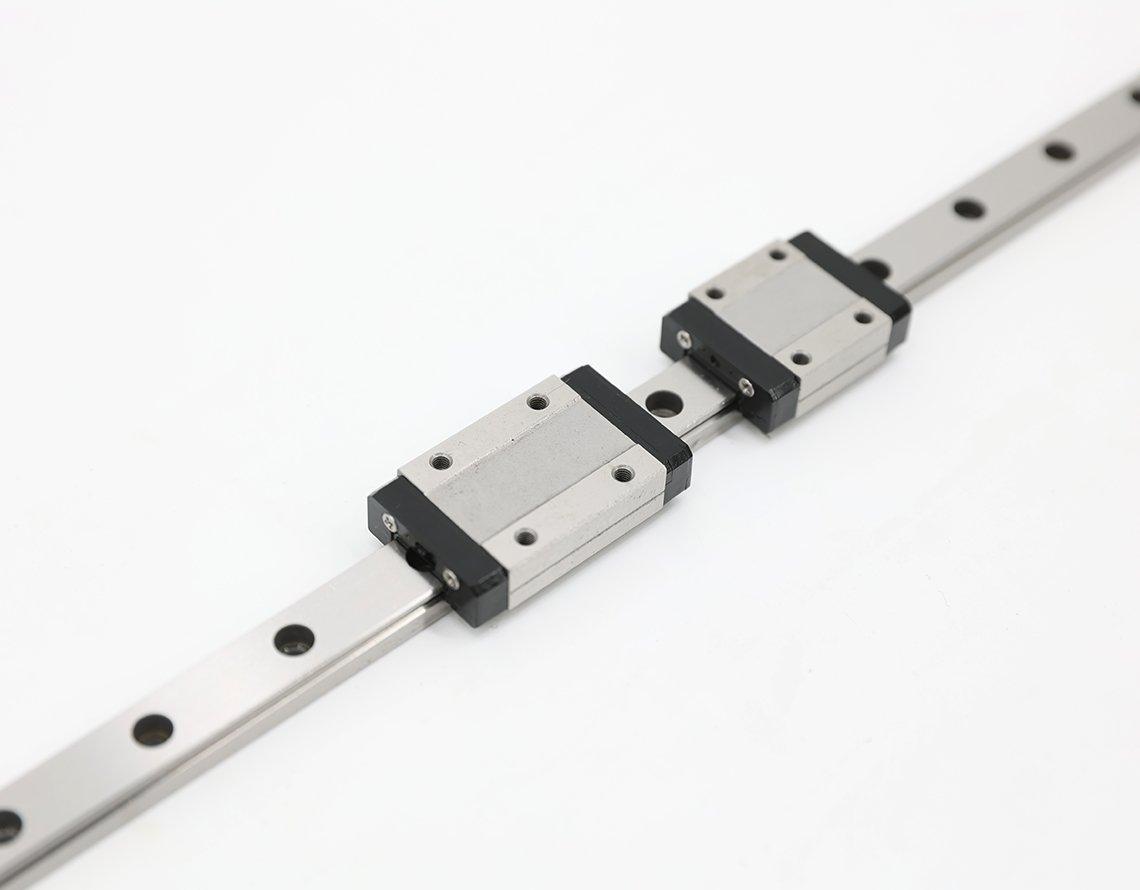

IMTEK中创TGN系列微型滚珠直线导轨采用普通型滑块与轻量化结构，适用于安装空间有限且需要精密直线运动的小型设备。
哥特式圆弧滚道形成四点接触，可承受多个方向的载荷并保持平顺运动，适用于半导体与电子装配设备、医疗设备、机械臂及精密测量仪器。
普通型滑块：TGN采用标准宽度设计，便于在小型设备和有限安装位置中进行布置。

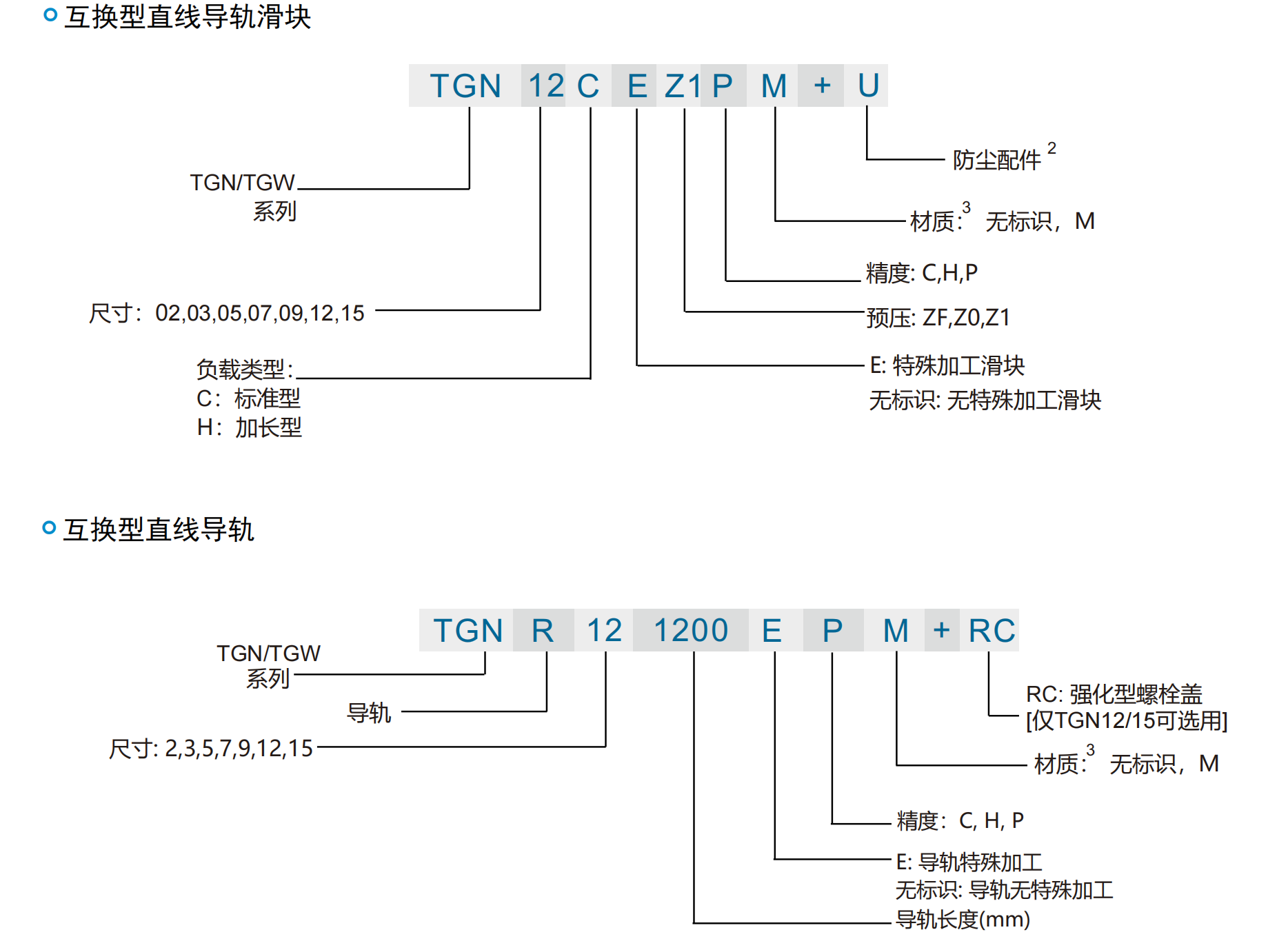

两种滑块长度
-C：标准长度滑块，适用于常规紧凑型设备
-H：加长型滑块，适用于较高载荷要求

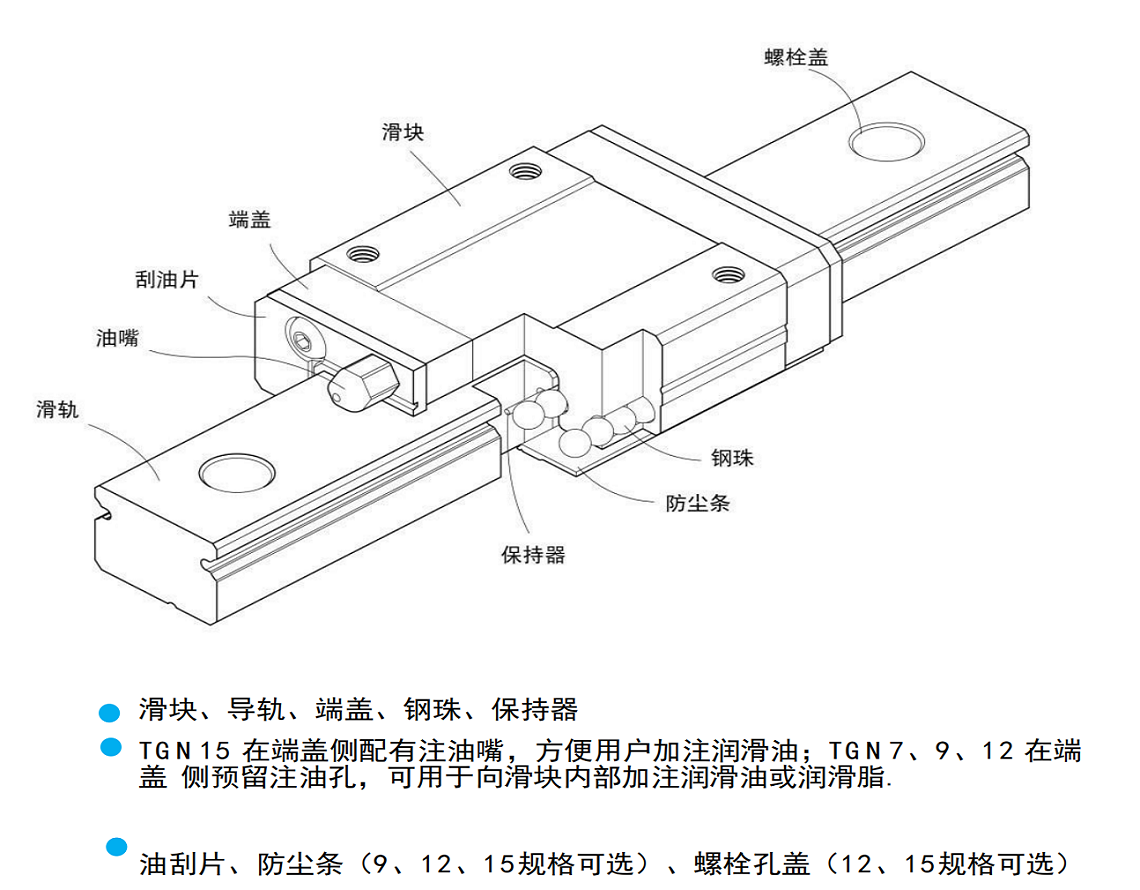

滚珠保持与互换
滚珠保持：减少滑块拆卸时的滚珠散落
互换配置：支持同系列导轨与滑块组合选配

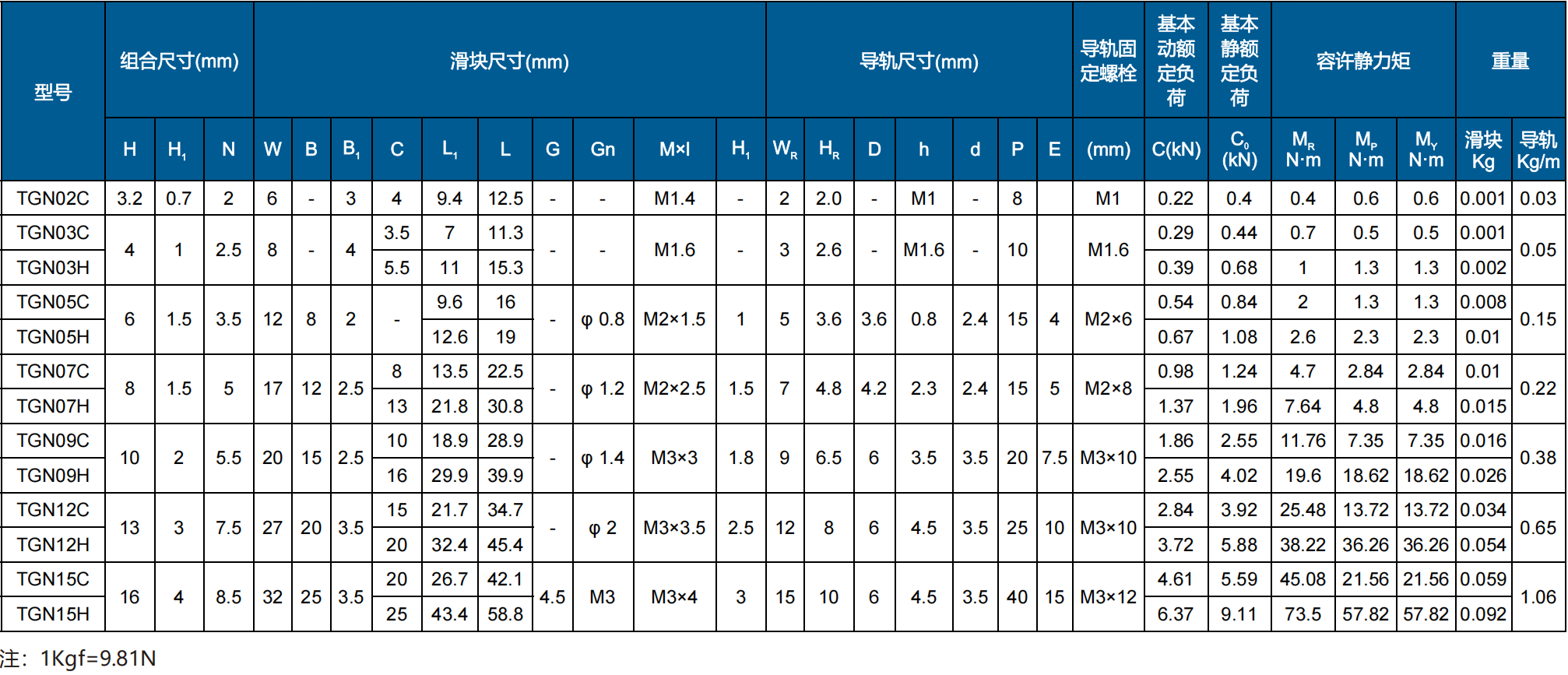

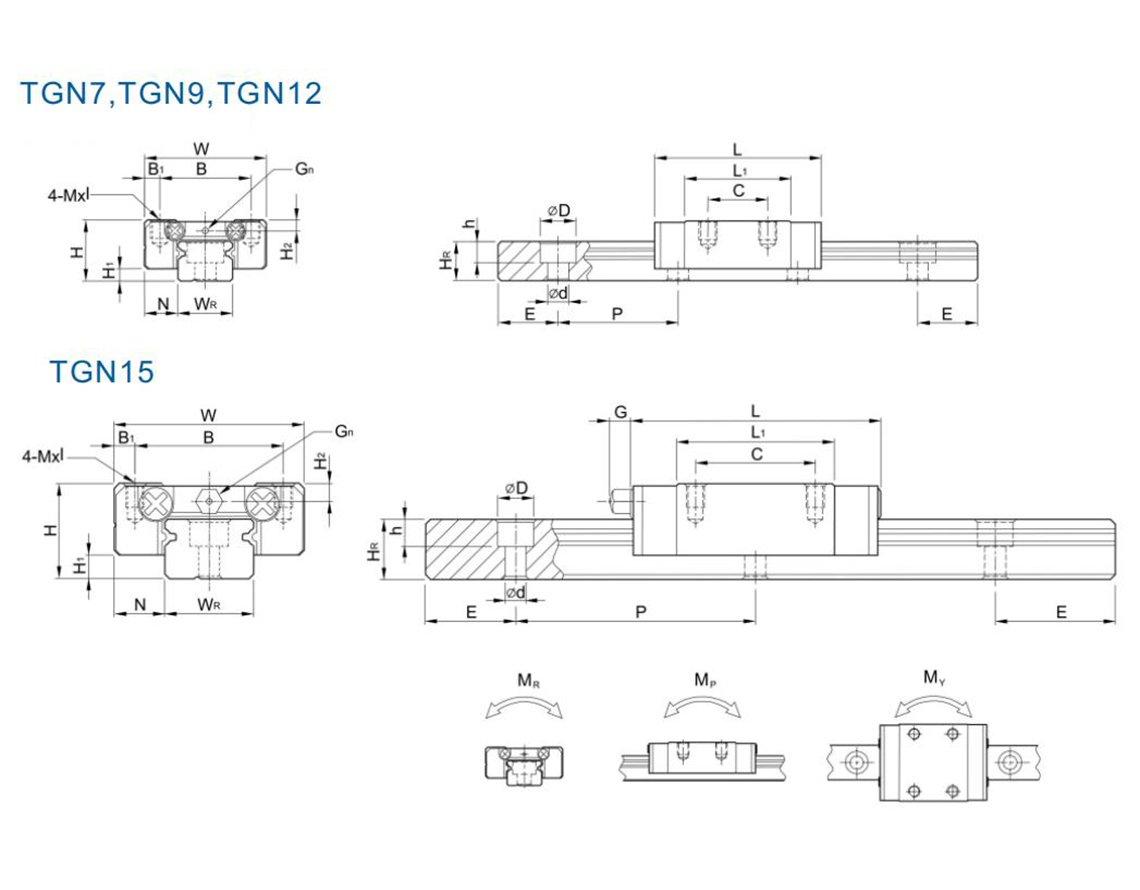

选型时应结合工作载荷、偏心力矩、有效行程、运行速度及安装基面精度综合确定导轨规格。对于安装面较窄、结构紧凑的运动机构，可优先考虑TGN-C/H；如工作台跨度较大或偏心载荷较明显，可进一步对比TGW宽幅型系列。下方技术数据可用于尺寸与承载参数的初步比对。

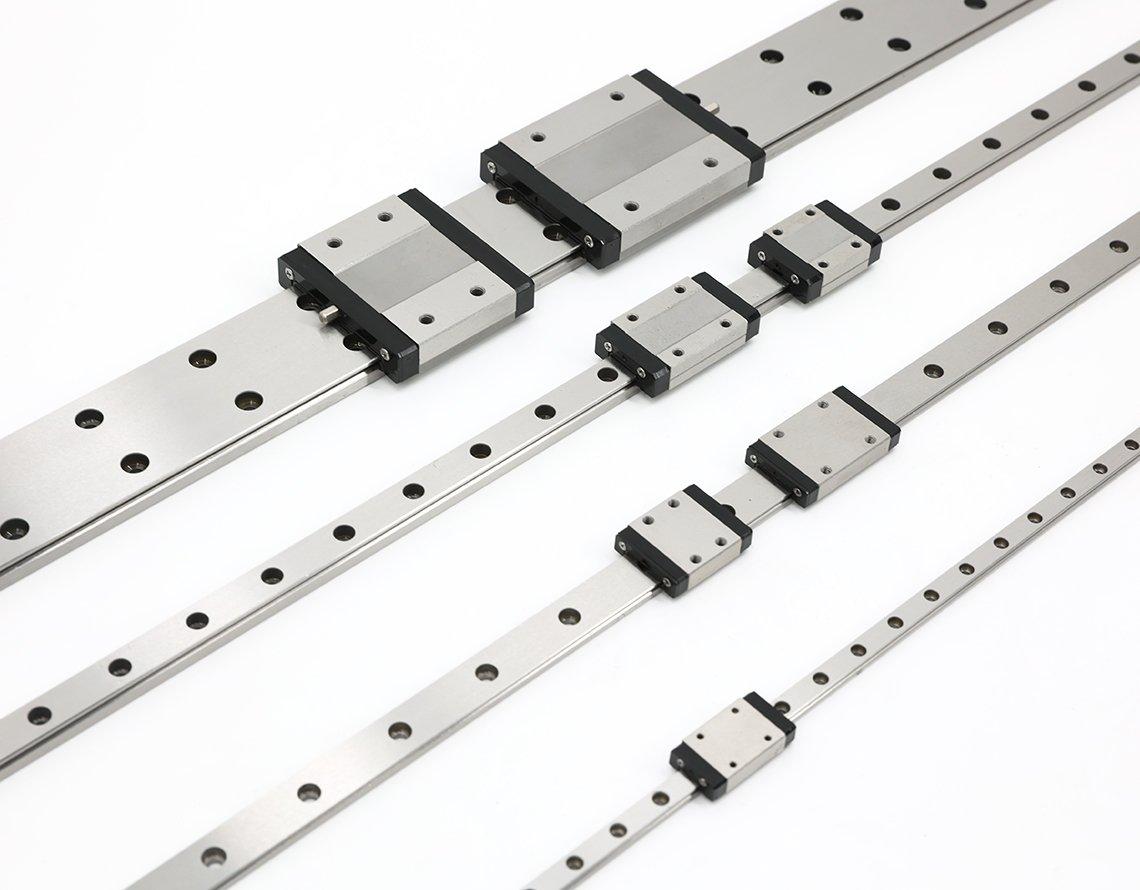

TGN-C/H 是 IMTEK TG 系列普通型微型直线导轨，采用紧凑型导轨与滑块结构，适用于安装空间有限、运动部件轻量化及定位精度要求较高的小型设备。
普通型结构：TGN 采用标准宽度设计，与加宽型 TGW 相比占用空间更小，便于集成到紧凑型运动机构中。
运动特性：哥特式四点接触滚道可承受多个方向的载荷，滚珠保持结构有助于保持运动平稳，并支持导轨与滑块的互换配置。
型号区别：-C 为标准长度滑块，适用于常规紧凑布局；-H 为加长型滑块，可提供更高的承载能力和力矩支撑。

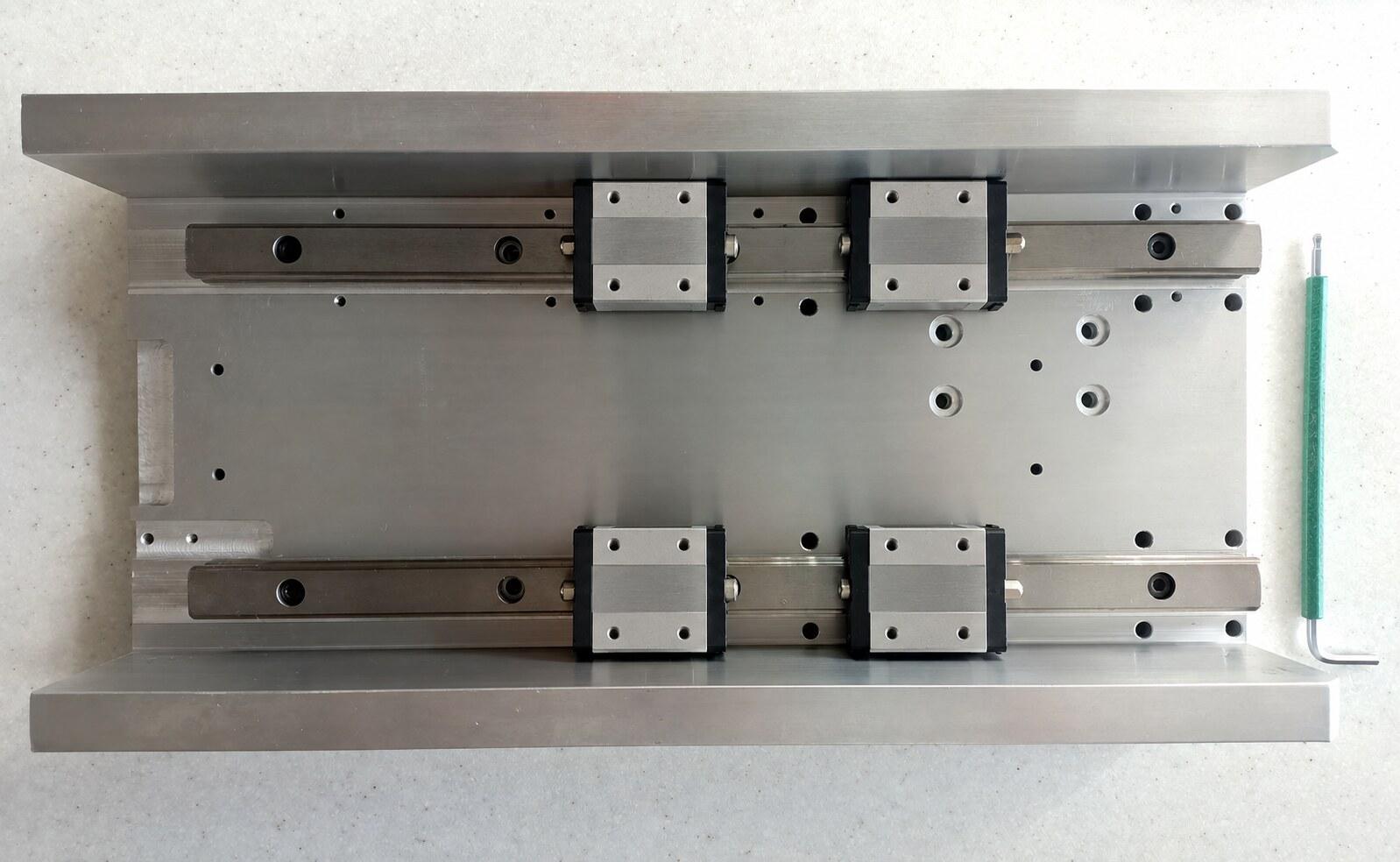

双导轨安装时，应先固定基准侧导轨，再以其为参照校正另一侧导轨。安装螺钉应按顺序分次锁紧，并在锁紧过程中往复移动滑块，确认运行顺畅、阻力均匀。若出现卡滞或异响，应重新检查安装基面的清洁度、两导轨的平行度及螺钉锁紧状态，切勿强行运行。

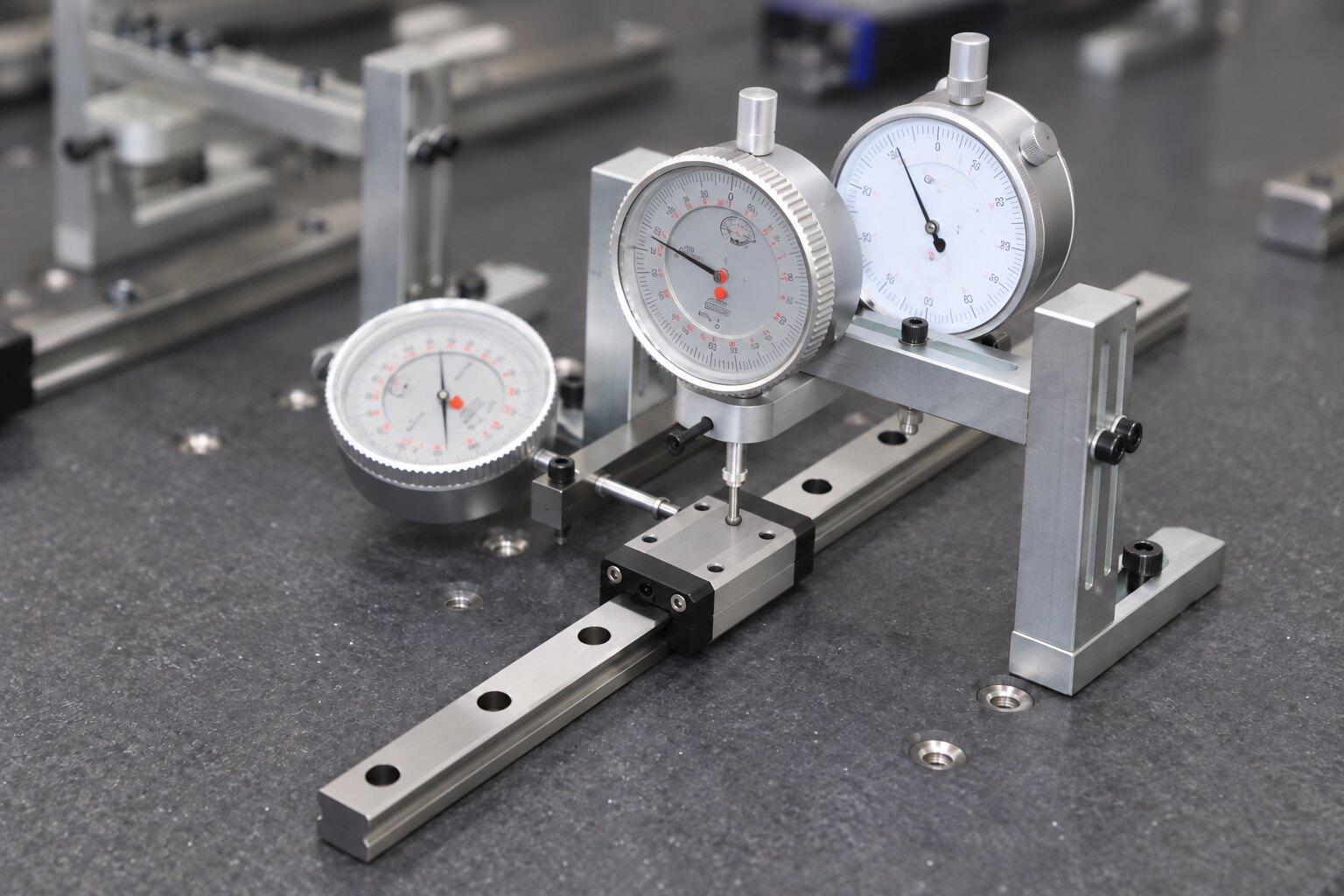

TGN-C/H微型直线导轨结构紧凑，对安装基面的清洁度、平面度及装配方式较为敏感。安装前应清除基准面上的灰尘、毛刺和局部凸点，确保导轨底面及定位侧面充分贴合。
安装时应先完成基准轨定位，并将固定螺钉分阶段均匀锁紧。双轨并列使用时，应以基准轨为依据校正另一根导轨的平行度，避免强制装配产生附加阻力。具体锁紧扭矩应以对应规格及装配要求为准。
