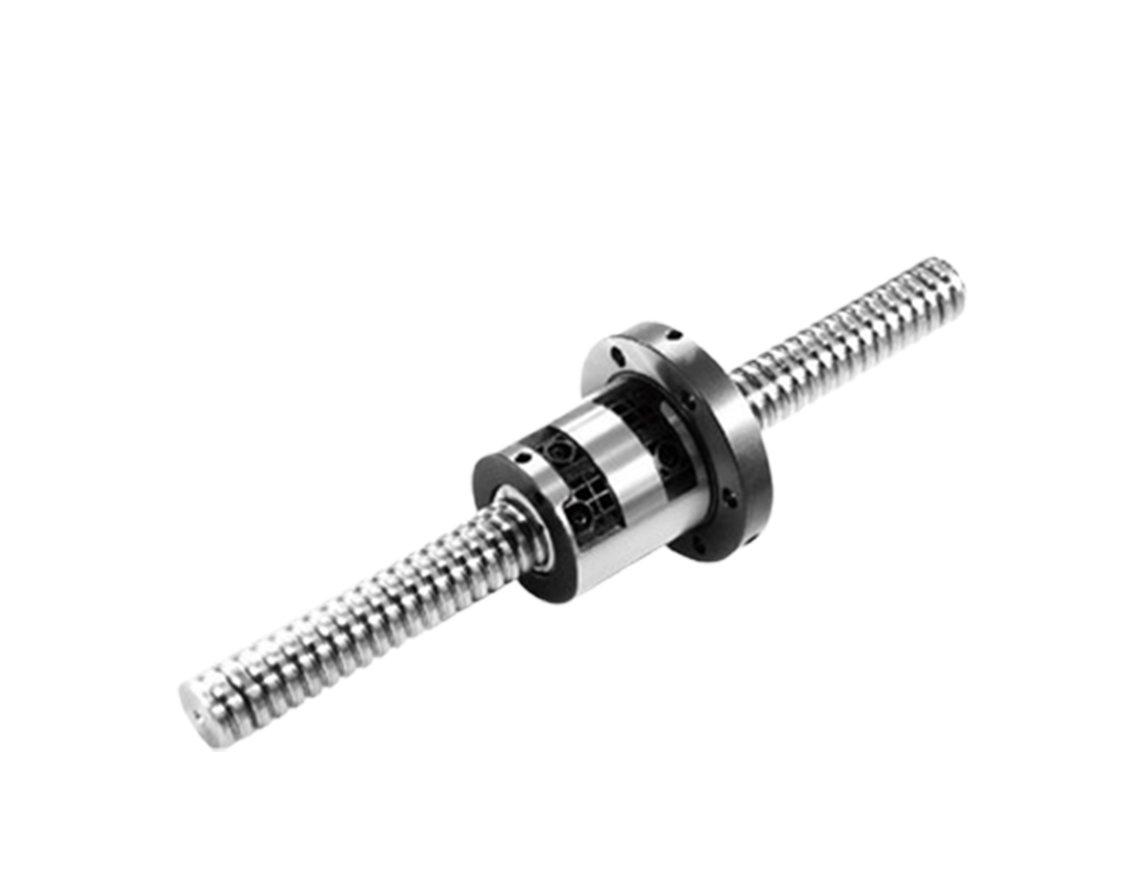

外循环滚珠丝杠采用外部回流结构。滚珠离开承载滚道后，通过设置在螺母外部的回流管重新进入循环通道，从而形成连续的滚珠循环运动。
IMTEK外循环滚珠丝杠具有定位精度高、重复性好、运行平稳及传动效率高等特点。合理的循环结构有助于保持滚珠运行稳定，并满足长行程、高载荷及连续运行设备的传动需求。
典型应用：
数控机床（大行程进给轴）
工业升降系统
注塑机械
重型工业自动化设备
| 类型 | 螺母型号 | 特征 | |
|---|---|---|---|
| 单螺母型 | 双螺母型 | ||
| 外部循环 | SFV；XSV；BSH | OFV | 1. 经济型； 2. 适用于较大导程和直径； 3. 用于高负载用途。 |
使用滚珠丝杠时，需要充分润滑，因为润滑不足会导致摩擦和磨损加剧，进而导致故障或缩短使用寿命。润滑剂主要分为两大类：润滑脂和润滑油。持续润滑脂会使动态摩擦力矩随转速的增加呈线性增长。通常情况下，当转速超过3-5米/分钟时，油润滑比持续润滑脂润滑效果更好。

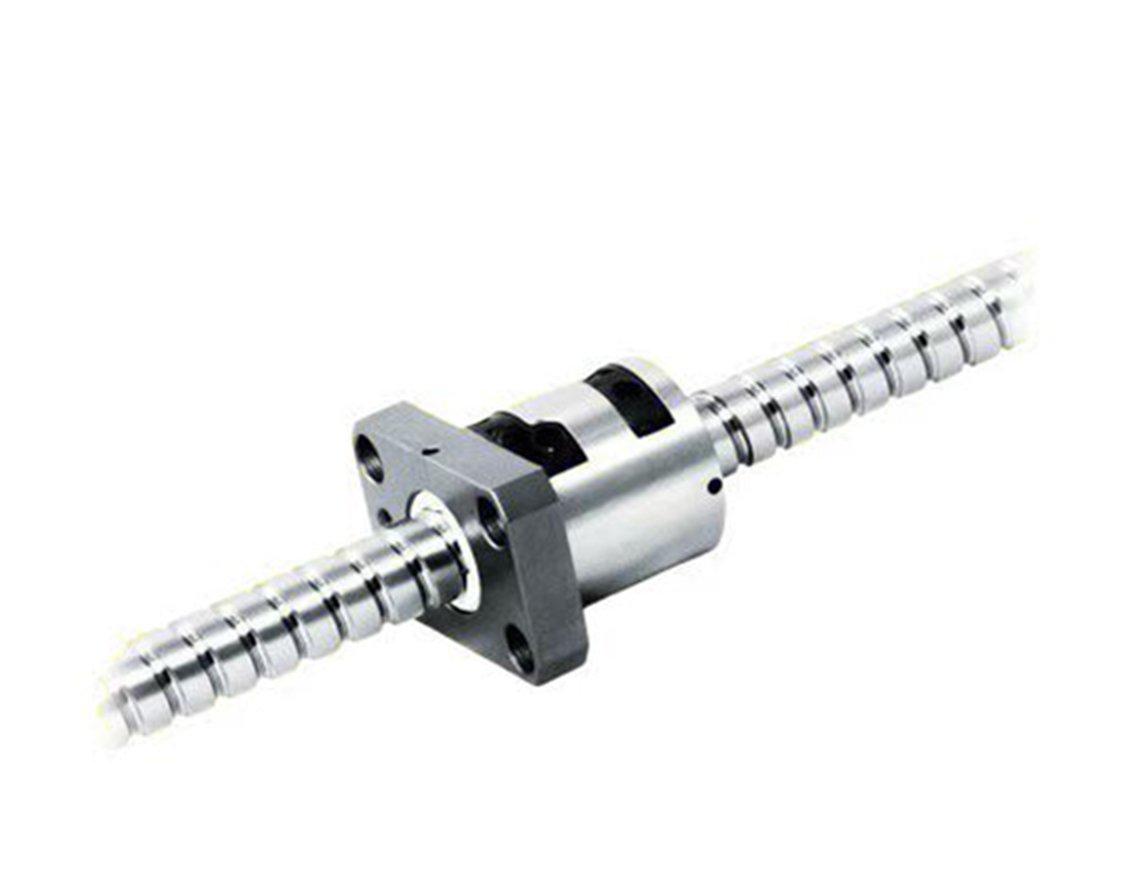

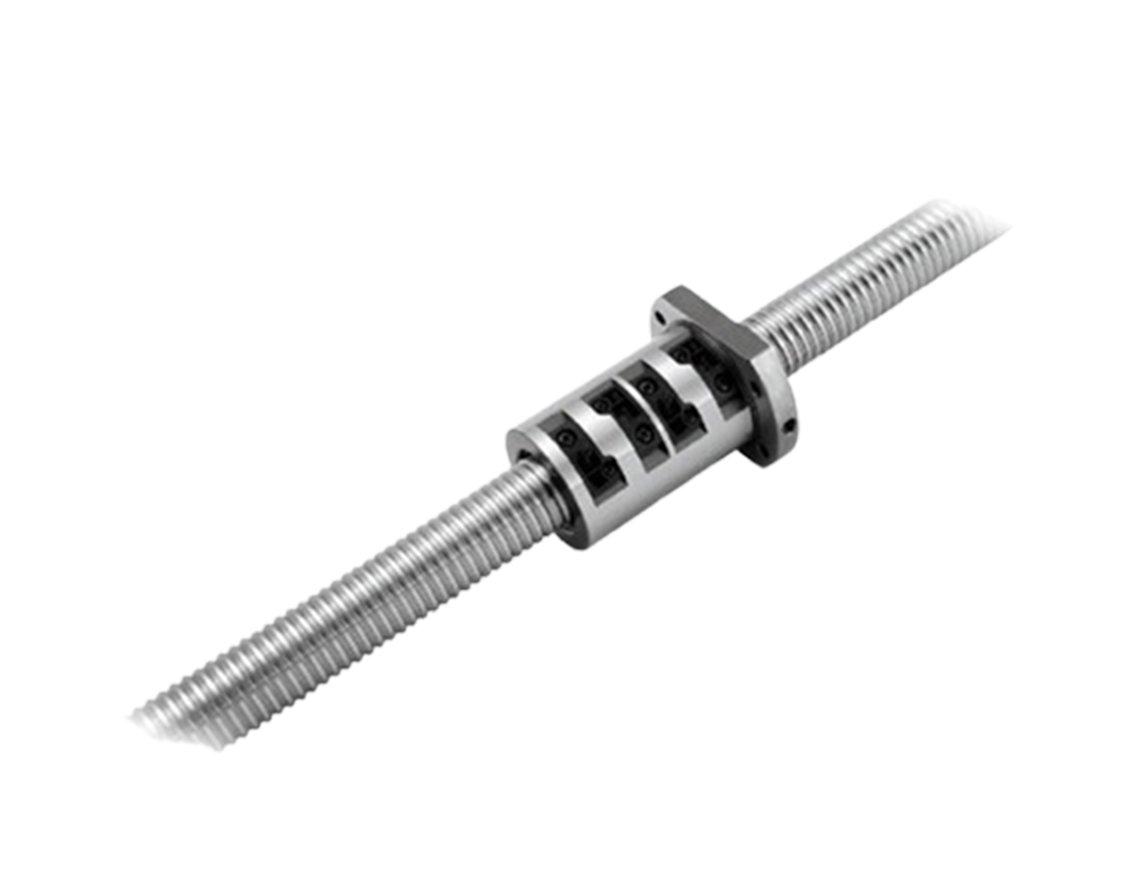

| 型号 | SFVR |
| 螺母配置 | S（单螺母） |
| 法兰类型 | F（法兰型） |
| 螺母类型 | V 型螺母 |
| 螺纹方向 | 右旋（R）/ 左旋（L） |
| 丝杠长度 | 100～6000 毫米 |
| 丝杠公称直径 φd（mm） | 12；15；16；20；25；32；40；50；63；80 |
| 导程 l（mm） | 5/10；10；4/5/10；4/5/10/20；5/6/8/10/25；4/5/6/8/10/20；5/10/20；5/10/20；10/20；10/20/20 |
| 滚珠直径 Da（mm） | 2.5/2.5；3.175；2.381/3.175/3.175；2.381/3.175/3.969/3.175；3.175/3.969/4.762/6.35/3.175；2.381/3.175/3.969/4.762/6.35/6.35；3.175/6.35/6.35；3.175/6.35/9.525；6.35/9.525；6.35/9.525/9.525 |
| 精度等级 | C3 / C5 / C7 |
| 预压等级 | P1 / P2 / P3 / P4 |
| 基本动额定负载 Ca（kgf） | 661/623；972；931/1614/1008；1247/1814/1518/764；2017/2711/3466/3040/843；1517/2249/3079/3962/5620/3509；2468/6316/3935；2698/7023/7336；7860/8162；8593/15103/22423 |
| 基本静额定负载 C₀a（kgf） | 1316/1241；2020；2285/3662/2161；3584/4650/3398/1758；5884/7268/8776/6547/2199；5806/7612/9575/11547/14649/8644；9586/18600/10893；12053/23537/19700；30430/24741；38344/57296/90719 |
| 螺母材料 | 20CrMo |
| 丝杠材料 | S55C 合金钢 |
| 型号 | OFVR |
| 螺母配置 | O（偏置双螺母） |
| 法兰类型 | F（法兰型） |
| 螺母类型 | V 型螺母 |
| 螺纹方向 | 右旋（R）/ 左旋（L） |
| 丝杠长度 | 100～6000 毫米 |
| 丝杠公称直径 φd（mm） | 16；20；25；32；40；50；63；80 |
| 导程 l（mm） | 5；5；5；5/10；5/10；10；10；10 |
| 滚珠直径 Da（mm） | 3.175；3.175；3.175；3.175/6.35；3.175/6.35；6.35；6.35；6.35 |
| 精度等级 | C3 / C5 / C7 |
| 预压等级 | P1 / P2 / P3 / P4 |
| 基本动额定负载 Ca（kgf） | 1614；1814；2017；2249/5620；2468/6316；7023；7860；8593 |
| 基本静额定负载 C₀a（kgf） | 3662；4650；5884；7612/14649；9586/18600；23537；30430；38344 |
| 螺母材料 | 20CrMo |
| 丝杠材料 | S55C 合金钢 |

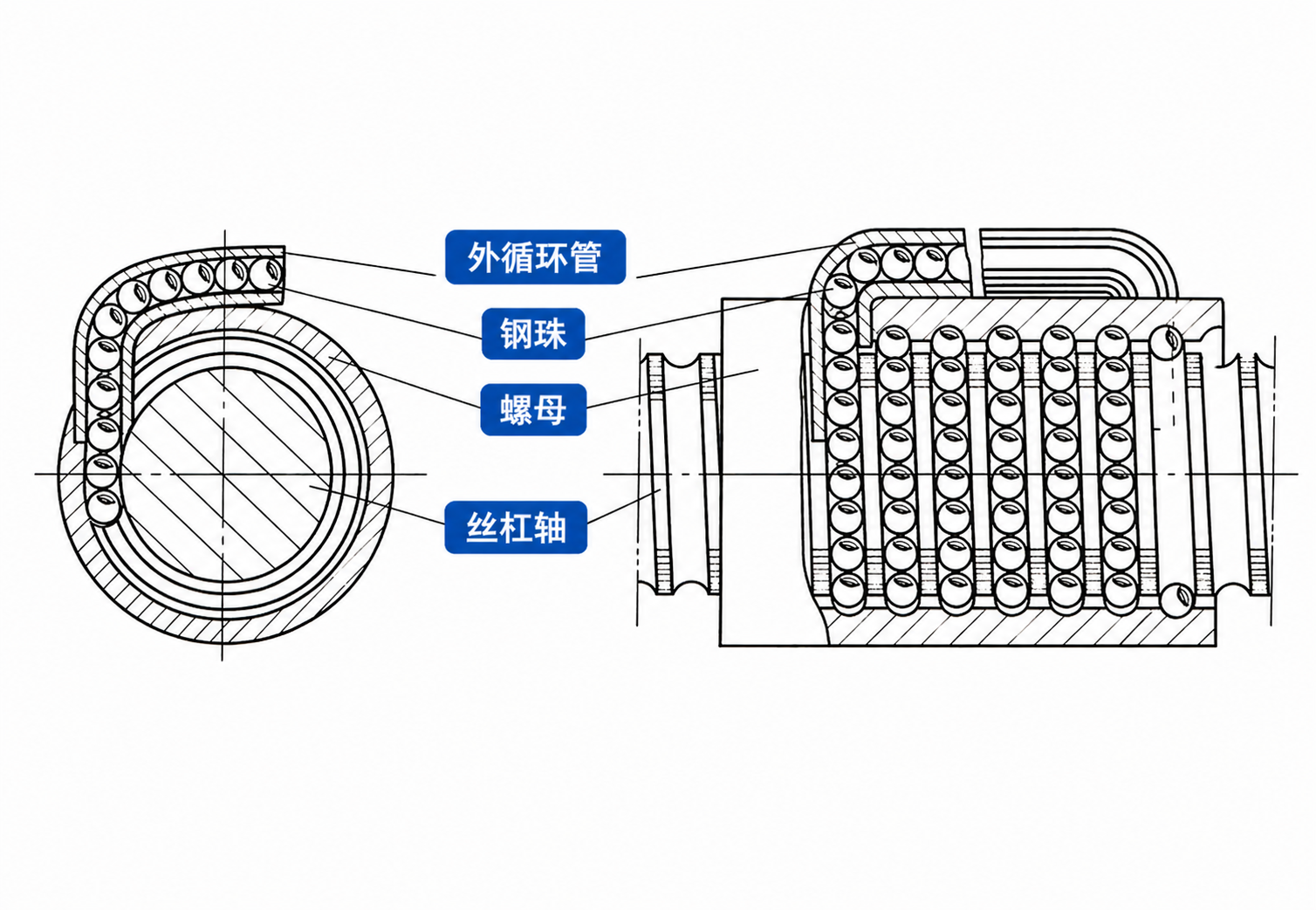

外循环滚珠螺母设有多个孔，这些孔与固定在螺母外表面的回流管相连。滚珠沿着螺杆轴和螺母之间的螺旋槽滚动。到达回流孔后，滚珠便进入外部回流管。回流管将滚珠引导回滚道的起点。如此循环往复，实现了平稳、低摩擦的直线运动。
1.高承载能力——可支持更多球体接触，使其适用于重型应用场景。
2.高效回流结构：由于采用外置回流路径，可支持大导程设计。
3.易于定制——回油管可根据不同的导程角和螺母尺寸进行设计。
4.耐用——由于球的运动轨迹呈较大的环形，这种设计可以减少应力集中。

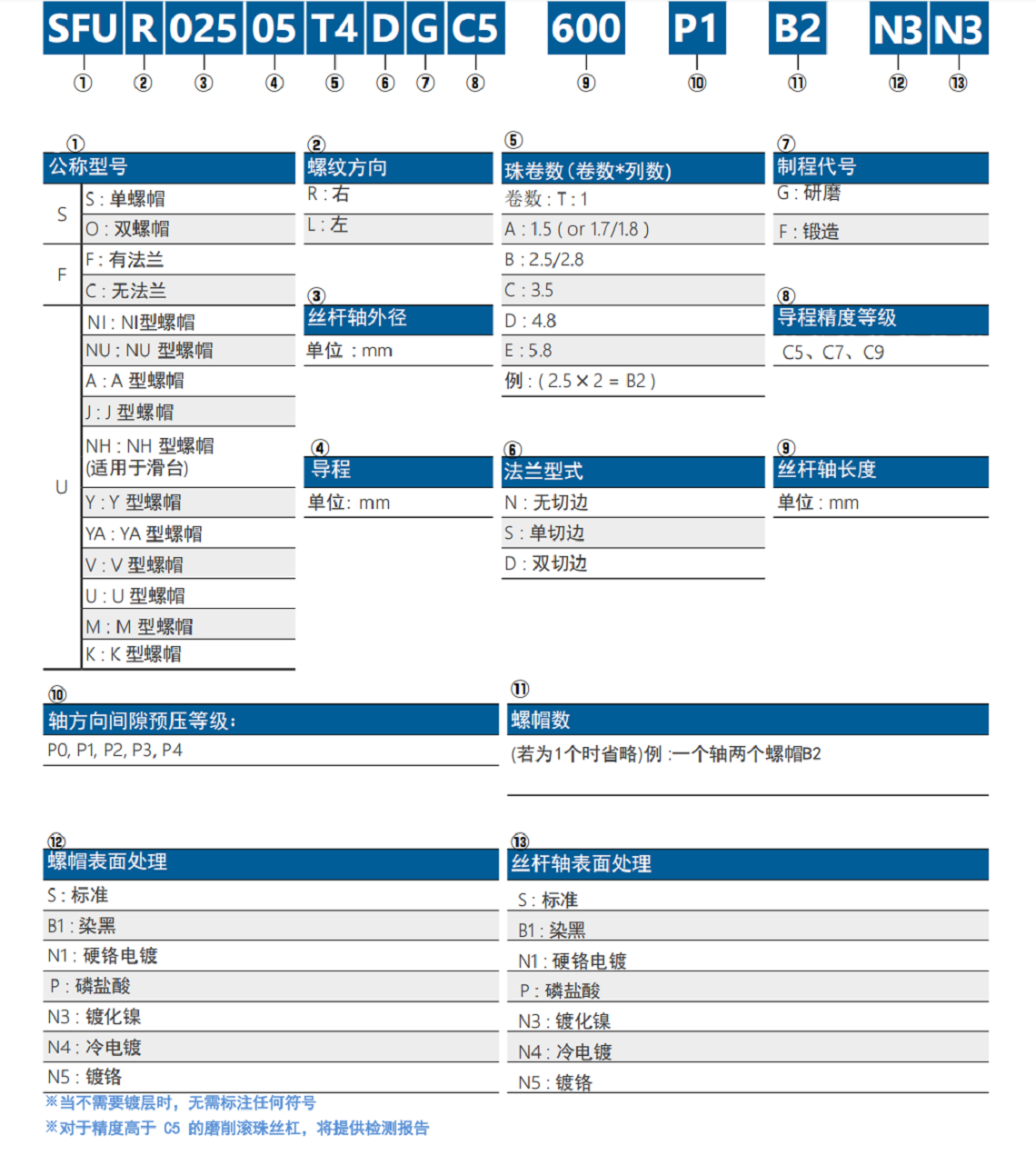

如果您有特殊要求，请与我们联系并确认IMTEK滚珠丝杠的型号代码，但您可以详细说明您的需求。在选择圈数时，您可能需要考虑滚珠螺母安装空间的效率、更长的使用寿命和良好的性能。

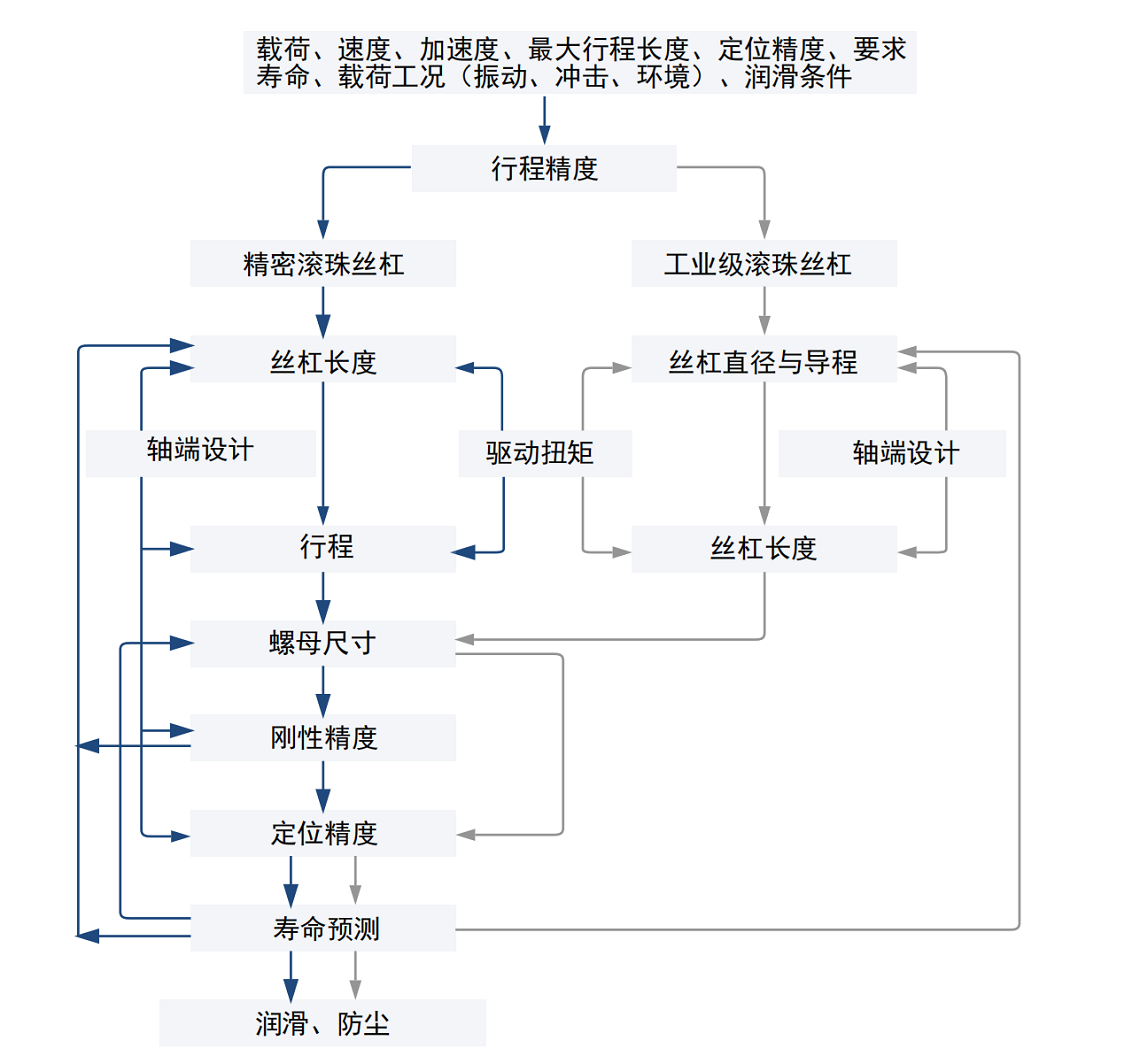

在为您的应用选择合适的滚珠丝杠时，需要考虑各种细节。本指南将清晰地向您展示所需的主要规格，例如负载能力、最大行程、临界转速等。IMTEK 技术团队随时准备为您提供支持。
